Pirminė įvesties įtampa LED juostiniams žibintams yra atitinkamai 12 Vdc ir 24 Vdc. Jie yra saugūs ir lengva dirbti. Tačiau dažnai girdime tokį teiginį: LED juostelė viename gale yra šviesesnė, o kitame – silpnesnė. Kodėl?
Atsakymas yra įtampos kritimas. Tiesą sakant, tai labai normalu žemos įtampos apšvietimo sistemose.
Šiame straipsnyje kalbėsime apie:
Kas yra LED juostos įtampos kritimas?

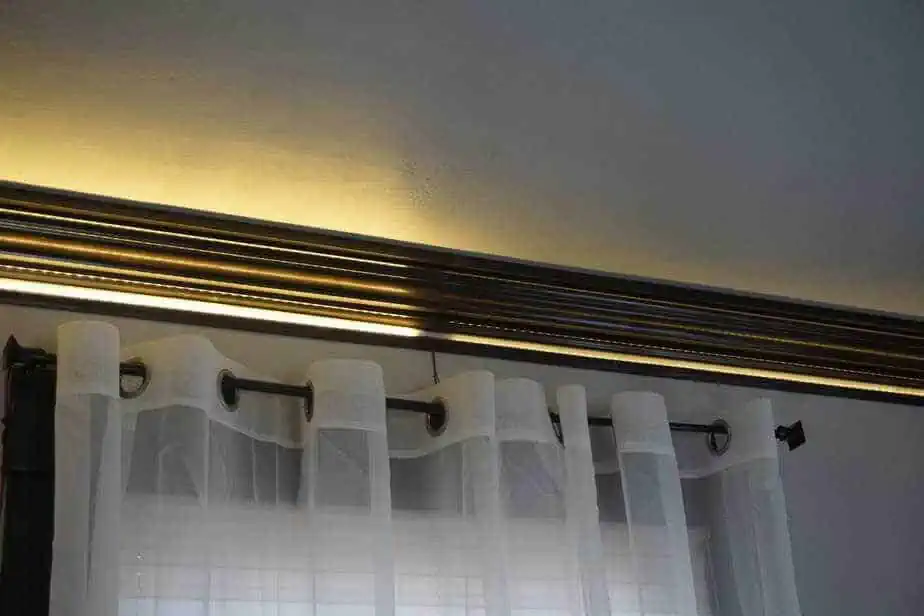

LED juostos įtampos kritimas reiškia laipsnišką įtampos mažinimą, kai elektra teka per juostelę ir jungiamuosius laidus. Taip atsitinka todėl, kad dėl pasipriešinimo grandinėje prarandama dalis įtampos. Kuo ilgesnė viela ar juostelė, tuo didesnis atsparumas, dėl kurio gali atsirasti netolygus ryškumas – kai viena juostos pusė yra šviesesnė už kitą.
Norint išvengti šios problemos, labai svarbu kruopščiai planuoti LED juostos montavimą. Norint užtikrinti pastovų LED juostos ryškumą, labai svarbu suprasti ryšį tarp laido ilgio, juostos ilgio ir maitinimo šaltinio išdėstymo.
Kad šis procesas būtų lengvesnis, siūlome a Įtampos kritimo skaičiuoklė mūsų svetainėje. Šis įrankis padeda nustatyti optimalią LED juostų sąranką, apskaičiuodamas numatomą įtampos kritimą pagal jūsų specifikacijas. Naudodami jį galite sutaupyti laiko ir užtikrinti subalansuotą, profesionaliai atrodantį jūsų apšvietimo projekto rezultatą.
Kodėl nukrenta LED juostos įtampa?
Pirmoji priežastis yra ta, kad bet kokio ilgio viela turi tam tikrą elektros varžą. Kuo ilgesnis laidas, tuo didesnis pasipriešinimas. Dėl elektros varžos sumažėja įtampa, o dėl įtampos kritimo jūsų šviesos diodai pritemsta.
Antroji priežastis yra pati PCB atsparumas. PCB varža sunaudos dalį įtampos ir elektros energiją pavers šilumine energija.
PCB atsparumas yra susijęs su skerspjūvio dydžiu (atitinka PCB plokštės plotį ir vario storį). Kuo didesnis PCB skerspjūvis, tuo mažesnė varža; kuo ilgesnis PCB ilgis, tuo didesnis atsparumas.
Kaip rasti įtampos kritimą?
Šviesos diodų įtampos kritimas labiausiai pastebimas ant baltos šviesos diodų juostos, todėl galite atidaryti baltą lemputę ant besikeičiančios šviesos diodo juostos ir stebėti įtampos kritimą.

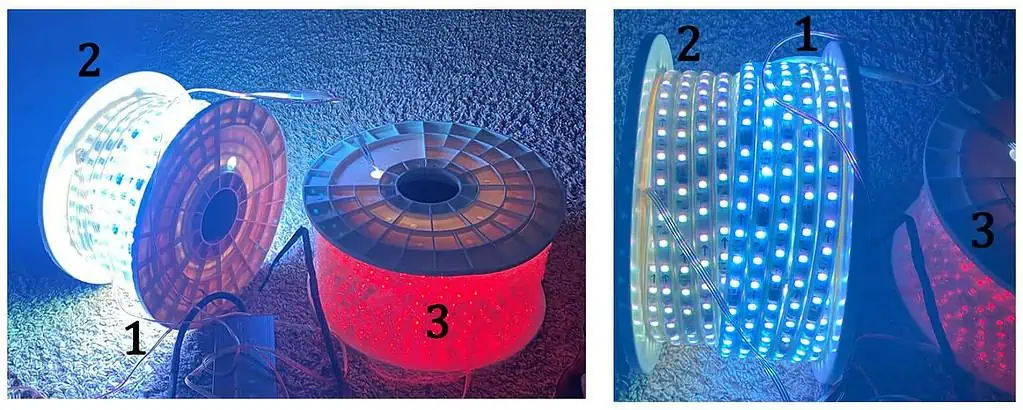

Pažiūrėkime, ar matome įtampos kritimą paleisdami tolimojo baltos šviesos diodų juostelę. Žemiau esančiame paveikslėlyje matome, kad pradžia (pozicija „1“) yra aiškiai balta, o nubėgus distanciją (pozicija „2“), balta šviesa palaipsniui geltonuoja, o LED juostos pabaigoje ( padėtis „3“), balta lemputė užsidega raudonai dėl įtampos sumažėjimo.
(Priminimas: suvyniojus šviesos diodo juostelę, ji neturėtų degti ilgą laiką, nes tai sugadins LED juostą.)
LED juostos įtampa yra susijusi su LED lustais. Žemiau pateikiamos tiesioginės įtampos, reikalingos keliems spalvotiems lustų diskams.
- Mėlynas LED lustas: 3.0-3.2 V
- Žalias LED lustas: 3.0-3.2 V
- Raudonas LED lustas: 2.0-2.2 V
Pastaba: Baltas šviesos diodas naudoja mėlyną lustą, o tada ant paviršiaus prideda fosforo.
Mėlynųjų lustų varomoji įtampa yra didesnė nei žalių ir raudonų lustų. Taigi, kai baltos šviesos diodo juostelės šviesos įtampa nukrenta, o srovės įtampa negali atitikti mėlynų lustų reikalaujamos įtampos, šviesos juosta bus rodoma geltona (žalios ir raudonos spalvos mišrios spalvos) ir raudona, nes jos yra mažesnės nei reikalaujama balta šviesa.
Ar visi LED juostiniai žibintai turi įtampos kritimą?

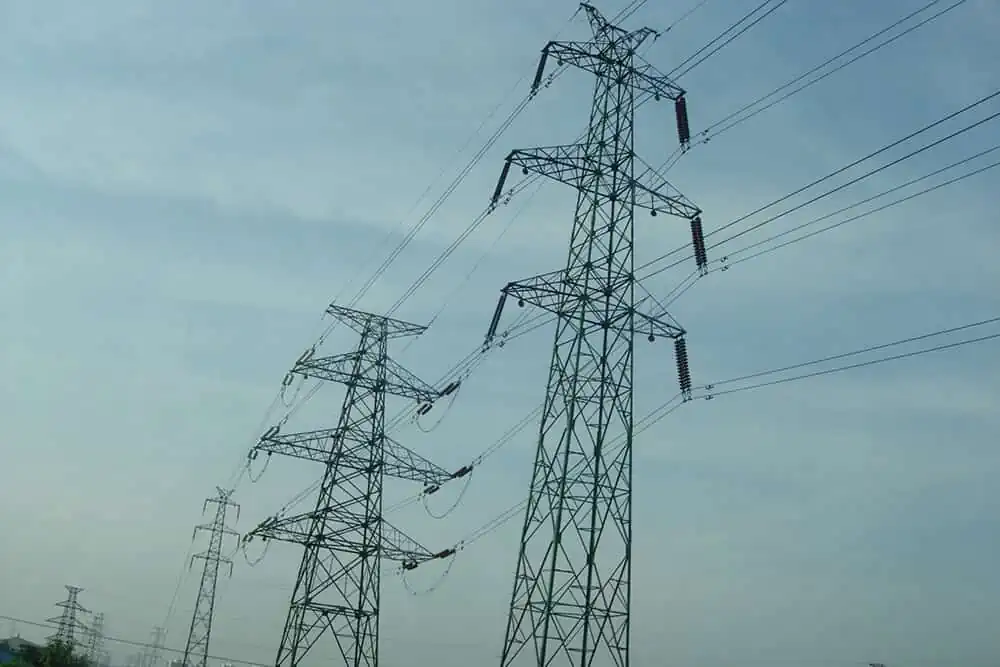

Iš esmės visos žemos įtampos LED juostos, tokios kaip 5Vdc, 12Vdc ir 24Vdc, turės įtampos kritimo problemų. Nes esant tokiam pat energijos suvartojimui, kuo mažesnė įtampa, tuo didesnė srovė. Pagal Ohmo dėsnį, įtampa lygi varžai, padaugintai iš srovės. Laidininko varža yra pastovi. Kuo didesnė srovė, tuo didesnis įtampos kritimas. Tai taip pat yra priežastis, kodėl žmonės naudoja aukštą įtampą elektrai perduoti!
Aukštos įtampos LED juostelės, tokios kaip 110 VAC, 220 VAC ir 230 VAC, paprastai neturi įtampos kritimo problemos. Vieno galo maitinimo šaltinio maksimalus aukštos įtampos LED šviesos juostų veikimo atstumas gali būti iki 50 metrų. Pagal galią, lygią įtampai, padaugintai iš srovės, aukštos įtampos LED juostos įtampa yra 110 V arba 220 V, todėl aukštos įtampos LED juostos srovė yra labai maža, todėl įtampos kritimas taip pat yra mažas.
Geriausios nuolatinės srovės LED šviesos juosta, paprastai 24 Vdc, neturės įtampos kritimo problemos. Kadangi nuolatinės srovės LED juostelės turi IC, šios IC gali išlaikyti pastovią srovę, tekančią per šviesos diodus. Kol srovė per šviesos diodą yra pastovi, šviesos diodo ryškumas taip pat yra pastovus.

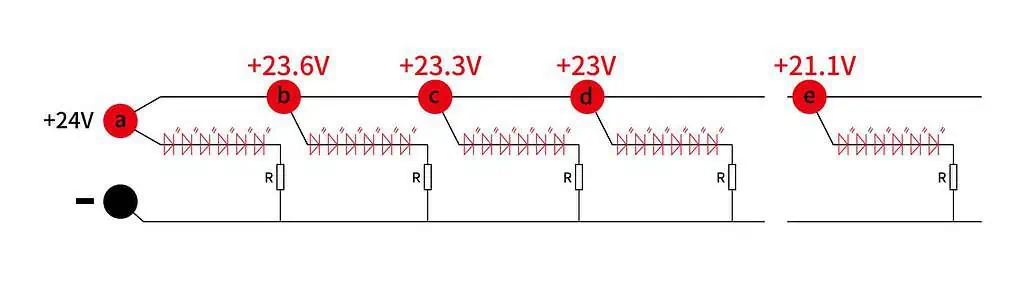

Tiesą sakant, sumažės ir nuolatinės srovės LED lemputės įtampa. Pavyzdžiui, įtampa nuolatinės srovės LED šviesos juostos gale taip pat bus mažesnė nei 24 V. Įprastomis aplinkybėmis dėl įtampos kritimo sumažės srovė per šviesos diodą, dėl to sumažės ryškumas. Tačiau, kadangi nuolatinės srovės šviesos diodų juostose yra IC, šie IC gali išlaikyti pastovią srovę, einanti per šviesos diodus, kuri turi būti tam tikrame įtampos diapazone (pavyzdžiui, 24 V ~ 19 V).
Ar LED juostos įtampos kritimas yra kenksmingas?
LED juostos įtampos kritimas paprastai nekenkia šviesos diodams, nes tai yra tokia forma, kai jiems tiekiama įtampa yra mažesnė nei iš pradžių tikėtasi.
Tačiau įtampos kritimas paprastai reiškia elektros energijos pavertimą rezistoriaus šilumine energija, kuri generuoja daug šilumos. Tai gali sukelti problemų, jei jūsų LED juostelė yra sumontuota karščiui jautriose medžiagose arba šalia jų. 3M klijai ir šviesos diodai taip pat yra šiek tiek jautrūs termiškai, todėl per dideli įtampos kritimai gali būti problema.
Kokie veiksniai turės įtakos įtampos kritimui?
Pagal Ohmo dėsnį įtampa lygi srovės varžos padauginimui.
Laido varžą lemia jo ilgis ir laido dydis. LED juostos PCB varžą lemia PCB vario ilgis ir storis.
Taigi, LED juostų įtampos kritimo laipsnį galima nustatyti pagal pagrindinius veiksnius: bendrą LED juostos srovę, laido ilgį ir skersmenį, LED juostos ilgį ir PCB vario storį.
Bendra LED juostos srovė
Remdamiesi LED juostos specifikacija, galime žinoti 1 metro LED juostos galią, kad galėtume apskaičiuoti bendrą LED juostos galią.
Bendra LED juostos srovė yra lygi bendrai galiai, padalytai iš įtampos.
Taigi kuo didesnė bendra galia, tuo didesnė bendra srovė, taigi, tuo didesnis įtampos kritimas. Todėl didelės galios LED juostelių įtampos kritimas yra rimtesnis nei mažos galios LED juostelių.
Arba kuo mažesnė įtampa, tuo didesnė srovė ir tuo didesnis įtampos kritimas. Todėl 12 V LED juostos įtampos kritimas yra rimtesnis nei 24 V juostos.
Vielos ilgis ir skersmuo
Laido varžą daugiausia lemia laidininko medžiaga, laidininko ilgis ir laidininko skerspjūvis.
Laido varžą daugiausia lemia laidininko medžiaga, laido ilgis ir laidininko skerspjūvis. Kuo ilgesnis laidas, tuo didesnė varža, o mažesnis skerspjūvis, tuo didesnė varža.
Galite patikrinti Laido varžos skaičiavimo įrankis kad skaičiavimai būtų paprastesni.

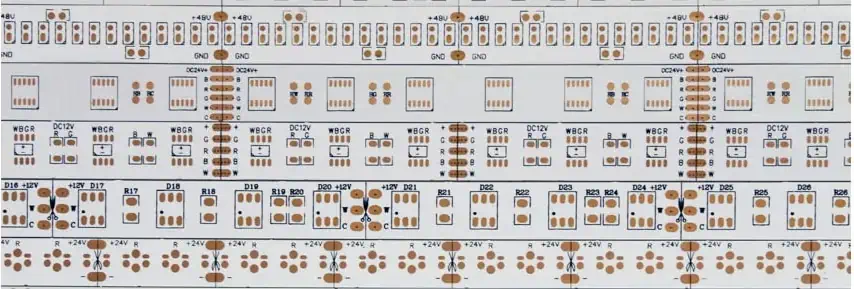

Vario ilgis ir storis PCB
PCB yra panašūs į laidus, jie yra laidininkai ir patys turi varžą. Laidi medžiaga PCB yra varis. Kuo ilgesnė PCB, tuo didesnis atsparumas; kuo didesnis vario skerspjūvis PCB viduje, tuo mažesnė varža.
Galite patikrinti PCB varžos skaičiavimo įrankis kad skaičiavimai būtų lengvesni.
Kaip išvengti įtampos kritimo?
Nors LED juostelėje bus įtampos kritimo problema, mes galime to išvengti naudodami šiuos metodus.
Lygiagrečios jungtys
Kai reikia montuoti ilgesnes LED juosteles, kas 5 metrus juostų rekomenduojama jungti lygiagrečiai prie maitinimo šaltinio.

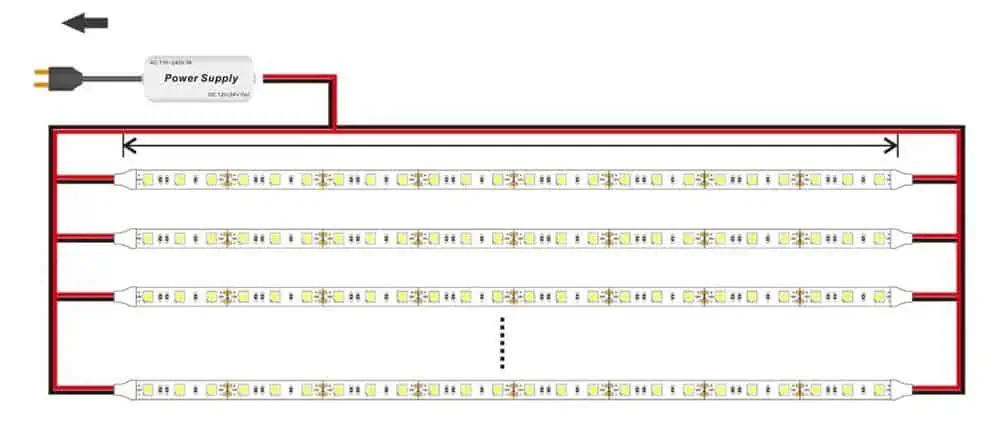

Maitinimas abiejuose LED juostelės šviesos galuose
Rekomenduojamas maksimalus LED juostų ilgis rinkoje yra 5 metrai. Jei reikia sumontuoti 10 metrų LED juostą, abu LED juostos galus galite prijungti prie maitinimo šaltinio.

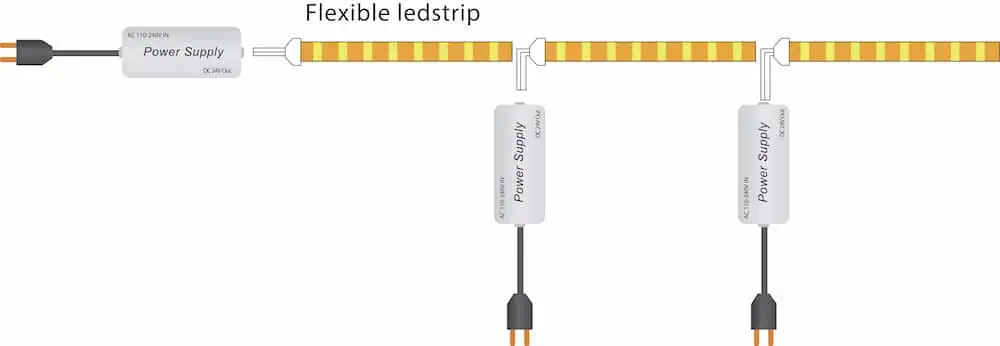

Naudokite kelis maitinimo šaltinius
Naudoti kelis maitinimo šaltinius, o ne vieną įrenginį, yra puiki idėja norint gauti didesnį ryškumą. Tam reikia strateginio planavimo, todėl neatsidursite per toli nuo energijos šaltinio.

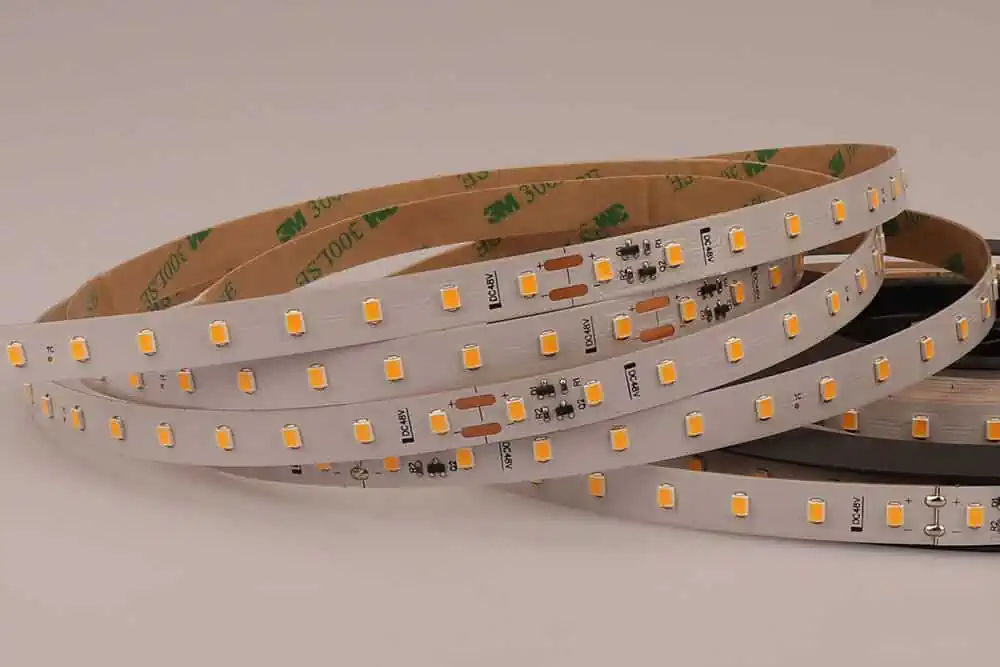

Naudokite aukštos įtampos 48Vdc arba 36Vdc LED juostelę
Naudokite aukštesnės įvesties įtampos LED juosteles, kad išvengtumėte įtampos kritimo problemų.
Pavyzdžiui, vietoj 48 V ir 36 V naudokite 24 V, 12 V ir 5 V.
Kadangi didesnė įtampa reiškia mažesnę srovę, mažesnį įtampos kritimą.
Naudokite LED juosteles su storu vario PCB
Varis yra dažniausiai naudojama elektros instaliacijos medžiaga. Taip yra todėl, kad jis gerai praleidžia elektrą ir yra palyginti nebrangus, palyginti su sidabru.
Vario storis paprastai matuojamas uncijomis. Kuo storesnė varinė viela, tuo daugiau srovės teka.
Rekomenduojame naudoti 2 uncijos. arba 3 uncijos. didelės galios LED juostoms, kad būtų išvengta įtampos kritimo.
Kuo storesnė varinė viela, tuo mažesnė vidinė varža.
Todėl varinė viela turės didesnį energijos vartojimo efektyvumą.
Be to, jis geriau išsklaido šilumą.
Naudokite didelio dydžio laidą
Kartais LED juostos montavimo vieta yra toli nuo LED maitinimo šaltinio. Tada turime pagalvoti, kokio dydžio laidą reikia naudoti norint sujungti LED juostelę ir maitinimo šaltinį. Žinoma, kuo didesnis vielos dydis, tuo geriau. Turime žinoti, koks yra įtampos kritimas, kurį galime priimti, ir žinoti, koks laido ilgis sukelia įtampos kritimą.
Laido dydį galite nustatyti atlikdami toliau nurodytus veiksmus.
1 veiksmas. Apskaičiuokite galingumą
Galią vienam metrui galite patikrinti LED juostos pakuotės etiketėje, todėl bendra galia yra metro galia, padauginta iš bendro skaitiklių skaičiaus. Tada padalykite bendrą galią iš įtampos, kad gautumėte bendrą srovę.
2 veiksmas. Išmatuokite atstumą tarp LED juostos ir tvarkyklės
Išmatuokite atstumą tarp LED juostelės ir LED maitinimo šaltinio. Tai tiesiogiai veikia vielos dydį.
3 veiksmas. Pasirinkite tinkamo dydžio laidą
Laido įtampos kritimą galite apskaičiuoti naudodami Įtampos kritimo skaičiuoklė.
Galite pabandyti pakeisti skirtingus laidų skersmenis skaičiuoklėje, kad pamatytumėte įtampos kritimą, atitinkantį skirtingus laidų skersmenis.
Tokiu būdu suraskite tinkamo dydžio laidą (su įtampos kritimu galite priimti).
Naudokite itin ilgą nuolatinės srovės LED juostą
Geriausios Itin ilga nuolatinės srovės (CC) LED juostos lemputė gali pasiekti 50 metrų, 30 metrų, 20 metrų ir 15 metrų per ritę, o tik viename gale reikia prijungti prie maitinimo šaltinio, o pradžios ir pabaigos ryškumas yra toks pat.
Į grandinę įtraukus nuolatinės srovės IC komponentus, itin ilga nuolatinės srovės šviesos diodo juosta gali užtikrinti, kad srovė per šviesos diodą gali būti pastovi tam tikrame įtampos diapazone (pavyzdžiui, 24 V ~ 19 V), kad šviesos diodo ryškumas būtų lygus. nuoseklus.
Išvada
Įtampos kritimo problemą galima išspręsti, tačiau tai kainuos šiek tiek laiko ar pinigų. Jei norite sutaupyti, galite prijungti LED juosteles lygiagrečiai prie maitinimo šaltinio arba prijungti abu LED juostų galus prie maitinimo šaltinio. Jei reikia sutaupyti laiko, galite rinktis LED juosteles su storesne varine PCB arba itin ilgas nuolatinės srovės LED juosteles. Tačiau kartais laikas yra pinigai.
