LED juostos jungtis
- Prijunkite prie LED juostelių per kelias sekundes be litavimo
- Lengvai sujunkite bet kokius LED juostinius žibintus, kad akimirksniu padarytumėte kampus ir lenkimus
- Paprastas, patikimas dizainas!
- Galimi 2PIN, 3PIN, 4PIN, 5PIN, 6PIN
- Galimi IP20, IP52, IP65, IP67
- Galimos didelio tankio COB LED juostelės jungtys
- Mini dydis, gali būti naudojamas aliuminio profilyje
Kas yra LED juostos jungtis?
LED juostelių jungtys yra sukurtos taip, kad galėtumėte be litavimo prijungti prie LED juostų žibintų. Jie veikia įkišdami LED juostelę į jungtis. LED juostelės kontaktinės trinkelės slysta po jungties kontaktiniais kaiščiais ir taip užbaigiama elektros grandinė.
Litavimo VS LED juostos jungtis
Lanksti LED juostelė yra patogus sprendimas linijiniam apšvietimui. Taip yra todėl, kad kiekvieną grupę (dažniausiai susidedančią iš 3 arba 6 šviesos diodų) galima iškirpti pagal žirklinius ženklus ant trinkelių. Tačiau tai yra kitas dalykas, kai kalbama apie ryšį. Kokios galimos ryšio parinktys? Litavimo ar LED juostos jungtys?
Atsakymas atrodo aiškus, nes visi sutinkame, kad litavimas yra patikimiausias būdas atlikti elektros jungtis. Tačiau mes taip pat žinome, kad ne visi yra įgudę dirbti su lituokliu, o, dar blogiau, LED juostelių trinkelės yra mažos, ypač RGB, RGBW ir net RGBWW versijose. Komerciniuose projektuose viskas tampa sudėtingesnė, nes reikėtų atsižvelgti į daugiau veiksnių. Tai yra patikimumas, patogumas, techninė priežiūra, mokymosi kreivė ir kaina.
Ar litavimas tikrai geriau nei LED juostos jungtis?
Patikimumas
Kai kuriose svarbiose programose net laikini pertraukimai neleidžiami. Šiose programose litavimas būtų geresnis pasirinkimas.
1. Aplinkoje su dideliais temperatūrų skirtumais
Dėl šilumos skirtumų plastikas gali išsiplėsti ir susitraukti.
2. Stipriai rūgštinėje, šarminėje arba oksiduojančioje aplinkoje
Mat laidininkai dažniausiai gaminami iš vario, kuris gali rūdyti.
3. Vibruojančiuose objektuose
Jei juostelės šviestuvą ketinama tvirtinti prie stipriai vibruojančio paviršiaus, apsvarstykite galimybę lituoti, o ne jungtis, nes vibracija teoriškai atlaisvins kontaktą, o litavimas taps stabilesnis.
LED juostos jungtys yra priimtinos ir veikia labai gerai, nepaisant pirmiau minėtų trijų situacijų.
Patogu
Ne visada galite turėti po ranka lituoklį arba kelis lituoklius, kurie vienu metu dirbtų jūsų komandoje. Dažnai norime kuo mažiau įrangos, jei tik galime darbus atlikti laiku. Lyginant su litavimo įranga, LED juostelių jungtis lengviau nešiotis ir keli žmonės vienu metu gali sujungti skirtingas dalis.
priežiūra
LED juostos gali būti sugedusios dėl prasto SMD litavimo, prasto šilumos išsklaidymo, sugedusių rezistorių, blogų LED lustų ir pan. Tokiu atveju jas reikėtų pakeisti. Jei prijungimas atliekamas per jungtį, sugedusią dalį galite lengvai pakeisti tiesiog atidarydami jungtį ir įstatę naują LED juostelę. Bet norint lituoti jungtį, reikia nusiųsti patyrusį elektriką, kad gautų lituoklį.
Mokymosi kreivė
Išmokti lituoti nėra taip paprasta, jei nesate elektrikas. Tačiau naudoti jungtis taip paprasta, kad jums net nereikia mokytis. Nereikia jaudintis dėl netinkamo poliškumo, nes galite lengvai atjungti ir išspręsti problemą. Nereikia jaudintis dėl nudegimų (darbiniai lygintuvai gali įkaisti iki 300°C / 570°F) ir nereikia jaudintis dėl nemalonaus kanifolijos kvapo.
Kaina
Didžiausia LED juostos jungties kaina galutinėje rinkoje yra 1 USD, o dauguma kainų yra mažesnės. Tačiau litavimo išlaidos yra didesnės, nes tam reikalingas lituoklis, profesionalus elektrikas, ilgesnės darbo valandos ir pavojus sveikatai. Visų šių problemų sprendimas kainuoja.
Išvada
Palyginome žemiau pateiktą lentelę
| Veiksniai | Litavimas | LED juostos jungtis |
|---|---|---|
| Stabilumas | aukštas | Priimtinas |
| Patogu | Mažas patogumas | Didelis patogumas |
| priežiūra | Kietas | Lengvas |
| Mokymosi kreivė | Sunku išmokti | Lengvas |
| Kaina | Aukštesnis | Sumažinti |
Kaip naudoti LED juostos jungtį?
žingsnis 1: nupjaukite išilgai pažymėtos linijos ir nuo ženklo nuplėškite šiek tiek 3M atraminės juostos. Jei 3M juosta nebus šiek tiek nulupta, juostelę bus sunkiau įkišti į jungtį.
žingsnis 2: Įkiškite LED juostelę į belituojančią jungtį. Įsitikinkite, kad litavimo trinkelės visiškai liečiasi su jungiamuoju metalu.
žingsnis 3: Pastumkite plastikinį užraktą atgal į užrakinimo padėtį. Būkite švelnūs ir įsitikinkite, kad tvirtinimo dėklas yra patikimai uždarytas, nes kitaip lemputės neužsidega. Dar kartą patikrinkite (+) ir (-) žymes, kad įsitikintumėte, kurios spalvos laidas atitinka kiekvieną. Jei naudojate ilgą laiką, naudokite skystą juostą arba klijavimo medžiagą, kad įsitikintumėte, jog jungtis neatsilaisvina.
Didmeninė prekyba LED juostelėmis pagal seriją
LEDYi yra profesionalus LED juostelių jungčių tiekėjas, tiekiame visų rūšių LED juostų jungtis. Priklausomai nuo IP atsparumo vandeniui įvertinimo, mūsų LED juostelių jungtis galima suskirstyti į IP20 vandeniui atsparias serijas, IP52 silikoninių lašelių serijas, IP65 silikoninių vamzdelių serijas ir IP67 silikono apvalkalų serijas. Priklausomai nuo PIN kodų skaičiaus, mūsų LED juostelių jungtys gali būti suskirstytos į 2 PIN kodus, 3 PIN kodus, 4 PIN kodus, 5 PIN kodus ir 6 PIN kodus.
2 PIN kodų LED juostelių jungtys naudojamos vienos arba baltos spalvos LED juostelėms.
3 PIN kodų LED juostelių jungtys yra naudojamos derinamos baltos šviesos diodų juostelės arba adresuojamos LED juostelės.
4 PIN kodų LED juostos jungtys naudojamos RGB LED juostelėms.
5 PIN kodų LED juostelių jungtys naudojamos RGB+W arba RGBW LED juostelėms.
6 PIN kodų LED juostos jungtys naudojamos RGB+CCT arba RGB+Tunable baltoms LED juostoms.
COB LED juostos jungtis

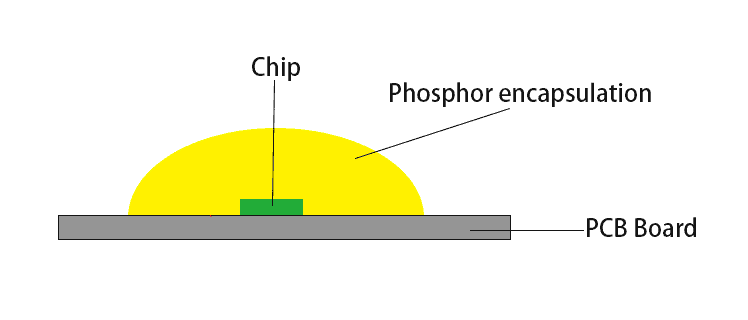

COB reiškia Chip on Board LED lauke, o tai iš esmės reiškia, kad LED lustas yra supakuotas tiesiai ant plokštės (PCB). „Chip on Board“ šviesos diodai, skirti lanksčioms juostinėms lempoms, kartais vadinami „flip-chips“.
Flip chip šviesos diodai iš esmės yra grynas požiūris į LED konstrukciją. Pažvelkite į įprastą SMD (Surface Mount Device) šviesos diodą. Jame yra lempos karoliukų laikiklis, kuriame yra LED lustas ir padengiamas fosforo danga. „Flip chip“, kuris sudaro COB LED juostelė pašalina viską iš savo dizaino, išskyrus LED lustą, geltoną fosforo dangą ir jungiamąsias trinkeles.
Kai pjaunate ir jungiate burbulų LED juosteles, galite naudoti belituojančias burbulų LED juostų jungtis.
LED juostos 90 laipsnių jungtis
Kai jums reikia sumontuoti LED juostinius žibintus kampe, galite lengvai naudoti LED juostos 90 laipsnių jungtį be litavimo.
LED juostos jungties vaizdo įrašas
COB LED juostos jungtys
Šviesos diodų tankis tampa vis didesnis, siekiant jaukaus LED juostinio apšvietimo efekto, kuriam reikia visiškai naujo greito sujungimo sprendimo. Todėl mes pergalvojame LED juostos šviesos jungties esmę ir suprojektuojame šį vabalo segtuką nematomą / COB LED juostos jungtį. Kaip proveržis, jis pašalina tamsią sritį, kurią sukelia įprasta jungtis tarp dviejų didelio tankio LED juostelių, padedant apšvietimo dizaineriams pasiekti geriausią apšvietimo efektą. Cob led juostos jungtyse yra modeliai: QJ-BCI-N5BB-2, QJ-BCI-N5XB-2, QJ-BCI-N5BXB-2, QJ-BCI-N8BB-2, QJ-BCI-N8XB-2, QJ -BCI-N8BXB-2, QJ-BCI-N10BB-2, QJ-BCI-N10XB-2, QJ-BCI-N10BXB-2, QJ-BCI-N10BB-3/4, QJ-BCI-N10XB-3, QJ -BCI-N10BXB-3, QJ-BCI-N10XB-4 ir QJ-BCI-N10BXB-4.
Hippo-M LED juostos jungtis
Hippo-M LED juostos jungtis yra profesionaliai pagaminta ir galinga. Jis palaiko daugybę LED juostų tipų su skirtingais diodais, pločiais, FPC storiais ir hidroizoliacijos metodais. Be to, daugiau vartotojų gali lengvai prijungti skirtingus laidus prie jungties vietoje, atsižvelgiant į projekto reikalavimus. Dėl naujoviškos perforuotų kontaktų technologijos sujungimas yra toks paprastas ir patogus, nesvarbu, ar tai būtų plokštė su plokšte, ar plokštė su laidu, nepralaidus vandeniui ar ne vandeniui, kad būtų maksimaliai patogu atlikti prijungimo darbus. Su Hippo-M LED juostos jungtimis jūsų darbas ar verslas bus toks lankstus! . Hippo-M LED juostos jungtyse yra modeliai: QJ-SE-N5XB-2, QJ-DJ-N8XB-2, QJ-SE-N8XB-2, QJ-DJ-N8BB-2, QJ-SE-N8BB-2 , QJ-SE-N5BB-2, QJ-DJ-N10XB-2, QJ-SE-N10XB-2, QJ-SE-N10XB-2G, QJ-DJ-N10BB-2, QJ-SE-N10BB-2, QJ -SE-N10BB-2G, QJ-DJ-N10XB-3, QJ-SE-N10XB-3, QJ-DJ-N10BB-3, QJ-SE-N10BB-3, QJ-DJ-N10XB-4, QJ-SE -N10XB-4, QJ-DJ-N10BB-4, QJ-SE-N10BB-4, QJ-DJ-N12XB-5, QJ-SE-N12XB-5, QJ-SE-N12XB-2G, QJ-DJ-N12BB -5, QJ-SE-N12BB-5, QJ-SE-N12BB-2G, QJ-SE-N12XB-6, QJ-DJ-N12XB-6, QJ-SE-N12BB-6 ir QJ-DJ-N12BB- 6.
IP20 nėra atsparus vandeniui ir IP52 silikonine danga LED juostos jungtis
IP65 silikoninio vamzdžio LED juostos jungtis
IP65 silikoninių vamzdžių LED juostelių jungtyse yra modeliai: QJ-FS-N8XB-2, QJ-FS-N8BB-2, QJ-FS-N10XB-2, QJ-FS-N10BB-2, QJ-FS-N10XB-4, ir QJ-FS-N10BB-4.
IP67 / IP68 Silikono užpildas / Silikono gaubtas LED juostos jungtis
Lauke naudojamos Hippo-M(Solid) LED juostos jungtys, kuriose yra modeliai: QJ-SD-N8BB-2, QJ-SD-N8XB-2, QJ-SD-N8BXB-2, QJ-SD-N10BB-2, QJ-SD-N10XB-2, QJ-SD-N10BXB-2, QJ-SD-N10BB-4, QJ-SD-N10XB-4 ir QJ-SD-N10BXB-4.
LED juostelių litavimas
Profesionaliems apšvietimo projektams montuotojai turi profesionalios suvirinimo patirties, LED juosteles rekomenduojame jungti suvirinant. Peržiūrėkite vaizdo įrašus apie IP20 vandeniui atsparią, IP52 silikoninę dangą, IP65 silikoninį vamzdelį, IP67 silikonu aptrauktą LED juostos litavimo vaizdo įrašą.
Kaip lituoti IP20 None Neperšlampamas LED juostinis šviestuvas
Kaip lituoti IP65 termiškai susitraukiančio vamzdžio LED juostelės lemputę
Kaip lituoti IP65 silikoninio vamzdžio LED juostos lemputę
Kaip lituoti IP67 / IP68 silikoniniu gaubtu LED juostelės lemputę
Kaip lituoti COB LED juostelės šviesą
Kodėl verta rinktis LEDYi
LEDYi Lighting yra viena iš geriausių LED juostelių gamintojų Kinijoje. Mes siūlome pritaikytus sprendimus, OEM, ODM paslaugas. Didmenininkai, platintojai, prekiautojai, prekybininkai, agentai kviečiami pirkti urmu pas mus. Visi mūsų LED juostiniai žibintai yra sertifikuoti CE, RoHS ir LM80, todėl užtikrina aukštą našumą ir ilgą tarnavimo laiką. Jei jums reikia masinių tvirtų raudonų, RGB, RGBW LED juostinių šviestuvų, LEDYi gali pasiūlyti pasirinktinį LED juostinį apšvietimą su pasirinkta spalva, dydžiu, ilgiu, CRI ir įvairiais priedais.
Dažnai užduodami klausimai
LED šviesos juostos jungtys, dar vadinamos LED juostos jungtimis ir juostelių sujungikliais, yra jungtys, kuriomis galima saugiai ir paprastai prijungti lanksčią LED šviesos juostą. Tai nesuvirinamas jungiamasis įtaisas, per kurį vartotojai gali efektyviai prijungti šviesos juostos apšvietimo sistemą nenaudodami elektrinio lygintuvo, žymiai sumažindami šviesos juostos apšvietimo projekto įrengimo sunkumus ir darbo sąnaudas.
Norėdami suprasti lanksčią LED šviesos juostos jungtį, turėtume susipažinti su LED šviesos juostų jungčių tipais. Jį galime klasifikuoti šiais aspektais.
Ryšių tipai
- Strip to Wire
- Strip to Power
- Juostelės sujungimai
- Nuo juostos iki juostelės tiltas (džemperis)
- Kampinis jungtis
- Prijunkite prie kito jungties adapterio
LED juostos plotis
- 5mm
- 6mm
- 8mm
- 10mm
- 12mm
LED juostos IP
- IP20 - Neatsparus vandeniui
- IP52 – vienpusė klijų danga
- IP65 – tuščiaviduris vamzdis, atsparus vandeniui
- IP67/IP68 – kietas vamzdis, atsparus vandeniui
Smeigtukų numeriai / šviesi spalva
- 2 kaiščiai – vienos spalvos
- 3 Smeigtukai - CCT / Dviejų spalvų
- 4 kontaktai - RGB
- 5 kaiščiai - RGBW
- 6 kontaktai - RGB+CCT
Kontaktinis metodas
- Paviršinis kontaktas
- Pierce to Contact
Atidarykite LED juostos jungtį ir turime patikrinti bei įsitikinti, kad ovalios arba apskritos LED juostos varinės pagalvėlės yra tinkamai sulygiuotos su jungties kaiščiais. Įsitikinkite, kad teigiamas jungties polius yra prijungtas prie teigiamo LED juostos poliaus, o neigiamas - prie neigiamo poliaus. Jei pastebėsite, kad jie neturi teigiamo ir neigiamo polių ir netinkamai pritvirtinami, pakeiskite teigiamus ir neigiamus šviesos diodų juostos polius, kol LED juostelė užsidegs įprastai, tai paprastai išsprendžia ryšio problemą!
Yra įvairių LED juostų jungčių.
Pagal PIN kodų skaičių skirstomas į 2 PIN, 3PIN, 4PIN, 5PIN, 6PIN.
2PIN LED juostos jungtis naudojama vienos spalvos LED juostelėms.
3PIN LED juostos jungtis spalvų atspalvių temperatūrai ir SPI LED juostelei.
4PIN LED juostos jungtis RGB LED juostelei.
5PIN LED juostos jungtis RGBW LED juostelei.
6PIN LED juostos jungtis, skirta RGBCCT LED juostelei.
Priklausomai nuo PCB pločio, yra 5 mm, 8 mm, 10 mm, 12 mm.
Pagal skirtingas vandeniui atsparias klases jis skirstomas į IP20, IP65, IP67.
LED juostos jungtys nėra universalios. Turite patikrinti, ar LED juostos jungtis suderinama su jūsų LED juostele.
LED šviesos juostos jungtis, dar vadinama LED šviesos juostos jungtimi be litavimo. Tai leidžia realizuoti LED juostų ir laidų sujungimą bei LED juostų ir LED juostų prijungimą be litavimo.
Taip, mes galime pateikti nemokamus pavyzdžius. Tačiau klientas turėtų sau leisti siuntimo išlaidas.
