LED aušintuvas: kas tai yra ir kodėl tai svarbu?

Šviesos diodų perkaitimas neigiamai veikia šviestuvo veikimą ir ilgaamžiškumą. Taigi, norint užtikrinti tinkamą šviesos diodų veikimą ir šilumos valdymo sistemą, būtina tinkamai įrengti radiatorių. Bet kas yra šilumos kriauklė ir kodėl ji tokia svarbi šviesos diodams?

Šilumos kriauklė yra prietaisas, kuris išsklaido šilumą nuo LED šviesos šaltinio. Jis apsaugo nuo perkaitimo ir apsaugo šviesą nuo pažeidimų. Taigi tai taip pat prailgina bet kurio LED tarnavimo laiką.

Tačiau yra įvairių LED radiatorių tipų. Tačiau nesijaudinkite pasirinkdami tinkamą, nes šis straipsnis jums padės! Taigi, norėdami susidaryti bendrą idėją apie LED radiatorius, pradėkime diskusiją -

Kas yra LED šilumos kriauklė?

An LED šilumos kriaukle yra įrenginys, kuris sugeria iš LED modulio generuojamą šilumą ir perduoda ją aplinkiniam orui. Tai padeda reguliuoti šviesos diodų temperatūrą ir apsaugo nuo perkaitimo. Štai kodėl LED šilumos kriauklė yra gyvybiškai svarbi bet kuriai LED apšvietimo sistemai.

Šilumos kriauklė paprastai yra pagaminta iš aliuminio arba kitų šilumą laidžių medžiagų. Jame yra daugybė briaunų ir briaunų, padidinančių jo paviršiaus plotą, kad šiluma būtų geriau išsklaidyta. Šis didelis paviršiaus plotas leidžia efektyviau išsklaidyti šilumą. LED aušintuvas sugeria šilumą iš LED ir perduoda ją į orą. Dėl šio proceso šviesos diodas vėsina ir veikia geriausiai.

Kas yra kuo greitesnis radiatorius

Kodėl LED aušintuvas yra svarbus?

LED aušintuvas užtikrina tinkamą veikimą ir ilgaamžiškumą LED žibintai. O LED lemputės skleidžia šviesą per elektroliuminescencijos procesą. Be to, tai gamina šilumą kaip šalutinis produktas. Šis karštis gali pažeisti vidinius LED šviesos komponentus. Tai taip pat sumažina jo efektyvumą ir tarnavimo laiką. Čia LED šilumos kriauklė veikia kaip aušinimo įtaisas, išsklaidantis LED šviesos generuojamą šilumą. Taigi jis palaiko saugią vidinių komponentų temperatūrą.

LED šilumos kriauklė sukurta iš didelio šilumos laidumo medžiagų, tokių kaip aliuminis. O tokios medžiagos greitai ir efektyviai sugeria ir išsklaido šilumą. Jis taip pat turi didelį paviršiaus plotą, kuris leidžia maksimaliai išsklaidyti šilumą. Todėl perkaitus LED lemputė gali perkaisti ir sukelti gaisro pavojų. Taigi, labai svarbu turėti veiksmingą šilumos šalintuvą.

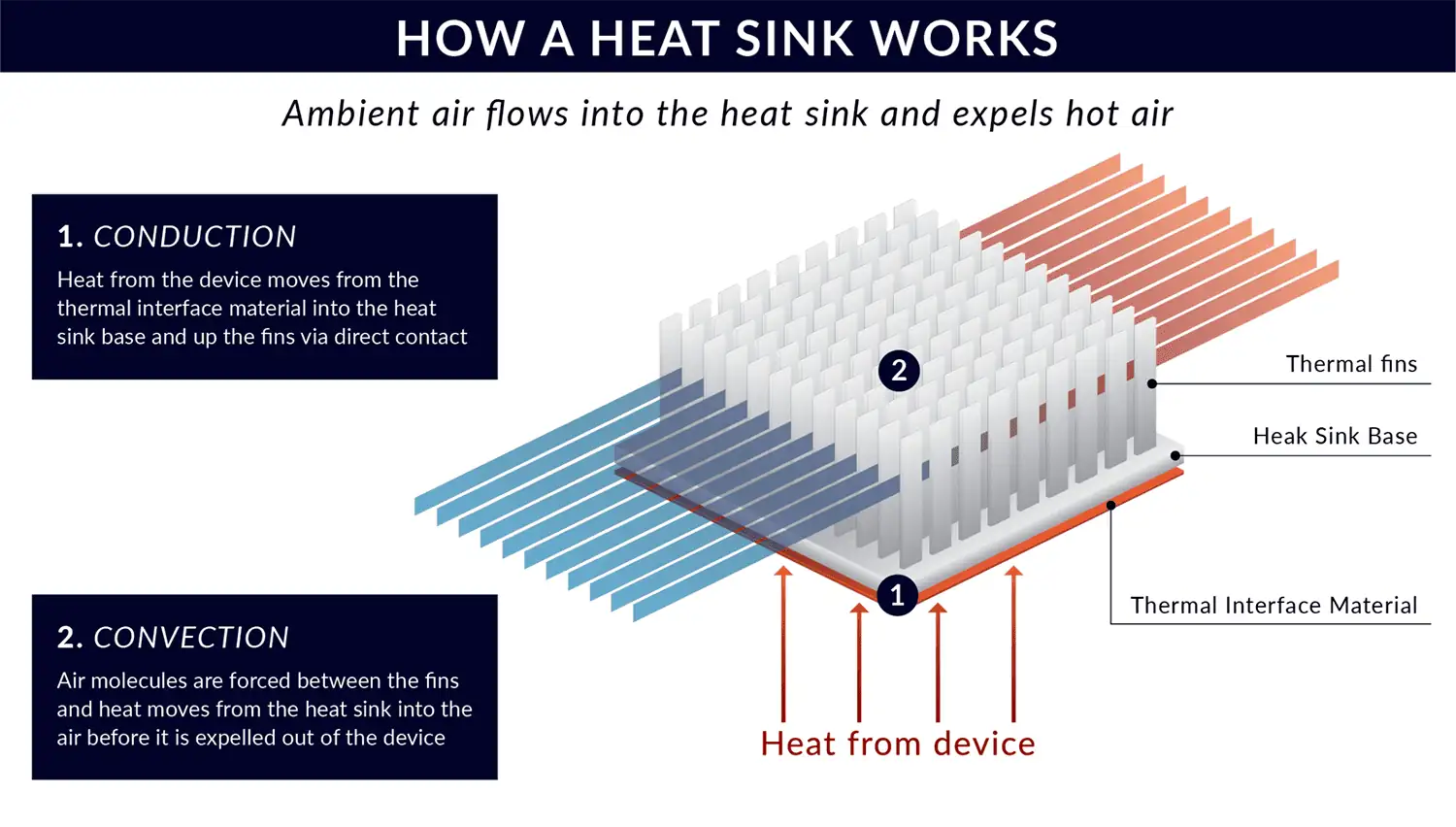

Kaip veikia LED aušintuvas?

LED aušintuvas reiškia šilumos pašalinimo iš LED šviesos šaltinio procesą naudojant šilumos šalintuvą. Procesas vyksta keliais etapais:

šilumos kriauklė 03
  • Šilumos generavimas

Kai maitinamas LED šviesos šaltinis, jis generuoja šilumą kaip šalutinis šviesos emisijos produktas.

  • Šilumos perdavimas

Sukurta šiluma iš LED lusto perduodama į metalinę spausdintinę plokštę (MCPCB) arba šilumos kriaukle.

  • Šilumos išsklaidymas

Šilumos kriauklė yra šilumos tiltelis tarp LED lusto ir supančios aplinkos. Jis praleidžia šilumą nuo LED lusto į orą. Be to, šilumos kriauklė turi didelį paviršiaus plotą, suteikiantį pakankamai vietos šilumai išsklaidyti.

  • Šilumos spinduliavimas

Šilumnešis skleidžia šilumą į supančią aplinką per konvekcijos ir laidumo derinį. Šiluma juda nuo karšto šilumos kriauklės paviršiaus į vėsesnį orą. Tai sukuria temperatūros skirtumą, kuris pašalina šilumą nuo LED lusto.

  • LED aušinimas

Šviesos diodų lusto temperatūra mažėja, kai šiluma sklinda, todėl neleidžiama perkaisti. Tai leidžia šviesos diodams veikti saugioje ir efektyvioje temperatūroje. Šilumnešis taip pat padeda išvengti LED lusto pažeidimo, kurį gali sukelti per didelis šilumos kaupimasis.

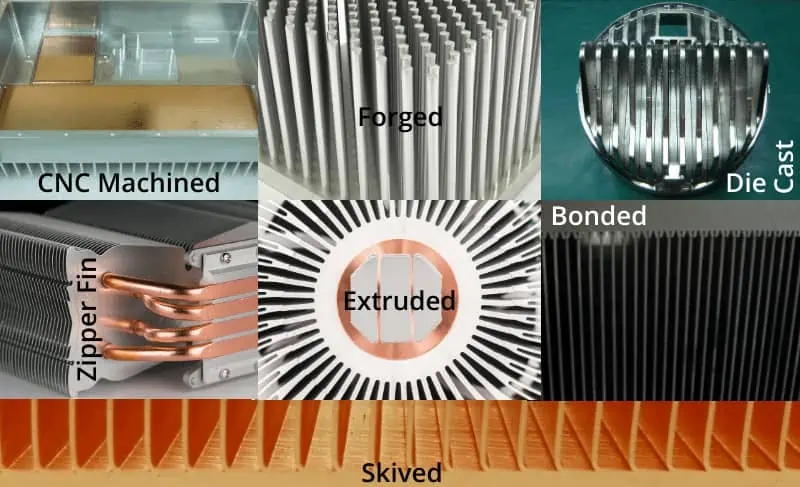

LED radiatorių tipai

Galimi keli LED aušintuvų tipai, įskaitant aktyvius, pasyvius ir kombinuotus modelius:

šilumos kriauklės tipas
  1. Aktyvūs šilumnešiai

Aktyvus LED radiatorius yra šilumos šalinimo tipas, kuriame naudojamas ventiliatorius ar kitos mechaninės priemonės. Jie aktyviai šalina šilumą iš šviesos diodo (LED) įrenginio. Ir tai padeda padidinti LED našumą ir ilgaamžiškumą. Tai dar labiau apsaugo nuo perkaitimo ir prailgina šviesos diodo tarnavimo laiką. Taigi, dėl šių priežasčių aktyvūs LED aušintuvai dažnai naudojami didelės galios LED programose.

  1. Pasyviosios šilumos kriauklės

Pasyvūs LED aušintuvai skirti išsklaidyti LED lempučių generuojamą šilumą nenaudojant jokių ventiliatorių ar kitų aktyvių aušinimo sistemų. Jie remiasi šilumos laidumu. Pasyvus šilumos šalintuvas taip pat priklauso nuo konvekcijos ir spinduliuotės, kad perduotų šilumą iš LED šviesos šaltinio. Jie skleidžia šilumą į supančią aplinką.

Šie aušintuvai paprastai yra pagaminti iš aliuminio. Tai taip pat gali būti medžiagos, turinčios didelį šilumos laidumą. Be to, jie turi pelekus ir kitas struktūras. Jis išplečia paviršiaus plotą, skirtą šilumos perdavimui.

Be to, pasyvūs LED aušintuvai yra patvarūs ir reikalauja mažai priežiūros. Dėl žemo triukšmo lygio jie dažnai naudojami apšvietimui. Taip pat galite juos naudoti dėl jų ilgaamžiškumo ir mažų eksploatavimo išlaidų. Be to, jie yra atsparūs oro ir aplinkos sąlygoms. Taigi šios savybės geriausiai tinka lauko šviestuvams.

  1. Hibridiniai aušintuvai

Hibridiniai LED aušintuvai yra šilumos valdymo įrenginiai. Juose tradicinės metalinės šilumos šalinimo medžiagos derinamos su papildomais elementais – šilumos vamzdžiais, garų kameromis ar fazių keitimo medžiagomis. O šių papildomų komponentų įtraukimas pagerina LED apšvietimo sistemų šilumos išsklaidymo galimybes. Hibridinis LED aušintuvas skirtas efektyviai pašalinti LED lustų generuojamą šilumą, kad būtų išvengta šiluminės žalos. Jie taip pat pagerina LED sistemos veikimą ir ilgaamžiškumą.

  1. Šaltos lėkštės

Šaltosios plokštės yra aušinimo sistemos, skirtos LED šviestuvams. Jie išsklaido šviesos diodų generuojamą šilumą ir palaiko optimalų temperatūros lygį. Jie pagaminti iš aliuminio ir vario. Tai taip pat gali būti abiejų derinys. Jie veikia nukreipdami šilumą nuo šviesos diodo. Tada išsklaido šilumą į aplinkinį orą. Be to, jie yra lengvi, efektyvūs ir ekonomiški.

  1. Pin-Fin šilumos kriauklės

Pin-fin LED aušintuvai yra pagaminti iš metalinės pagrindo plokštės su keliais kaiščiais, išsikišusiančiais iš paviršiaus. Tai padidina paviršiaus plotą ir skatina geresnį šilumos išsiskyrimą. Smeigtuko konstrukcija labai efektyviai išsklaido šilumą iš LED šviesos šaltinio. Tai padeda išlaikyti šviesos diodo temperatūrą. Taigi jis kontroliuoja žalą ir pagerina našumą. Be to, jie yra populiarūs tokiose srityse kaip didelio intensyvumo ir ilgalaikis apšvietimas. Tai gali būti gatvių apšvietimas, pramoninis apšvietimas ir automobilių apšvietimas.

  1. Aušintuvai su plokštelėmis

Plokštelės LED aušintuvai susideda iš pagrindo plokštės, kelių pelekų ir šilumą išsklaidančio paviršiaus. Pagrindo plokštė pagaminta iš labai laidžios šilumai medžiagos. Jie suteikia saugią LED šviesos šaltinio tvirtinimo platformą. Pelekai dedami ant pagrindo plokštės viršaus ir suteikia didelį paviršiaus plotą šilumai išsklaidyti. Šilumos išsklaidymo paviršius paprastai yra pagamintas iš aliuminio. Tai padeda atitraukti šilumą nuo šviesos diodo ir į aplinkinį orą.

Plokštelės LED radiatoriai yra populiarūs apšvietimo srityse. Kadangi jie yra lengvi, žemo profilio dizaino ir lengvai montuojami. Jie taip pat pasižymi aukštomis šiluminėmis savybėmis ir yra ekonomiški. Šio tipo aušintuvas taip pat idealiai tinka didelio karščio reikmėms, pavyzdžiui, automobilių apšvietimui ir pramoniniam apšvietimui.

  1. Ekstruziniai aušintuvai

Ekstruziniai LED aušintuvai išsklaido šilumą iš LED (šviesos diodų) šviestuvų. Jie gaminami išspaudžiant aliuminį į tam tikrą formą ir dydį. Tai sukuria briaunuotą struktūrą, kuri padidina šilumos išsklaidymo paviršiaus plotą. Tada šilumos kriauklė pritvirtinama prie LED šviestuvo. Tai padeda išlaikyti šviesos diodą vėsų ir pailgina jo tarnavimo laiką. Todėl jų dizainas leidžia rasti ekonomišką ir pritaikomą sprendimą. Tai populiarus komercinio ir pramoninio apšvietimo pasirinkimas.

  1. Priklijuotos pelekų šilumos kriauklės

Priklijuotų briaunų LED aušintuvai susideda iš pagrindinės medžiagos ir pelekų. Jie sujungiami naudojant didelio stiprumo klijus. Šis sujungimo procesas padeda pagerinti šilumos perdavimo efektyvumą ir sumažinti šiluminę varžą.

Pelekai skirti padidinti šilumos kriauklės paviršiaus plotą. Tai leidžia daugiau šilumos išsklaidyti į orą. Be to, tai padeda išlaikyti LED lemputes vėsias. Be to, tai padeda pailginti jų tarnavimo laiką ir išlaikyti našumą. Suklijuoti aušintuvai paprastai gaminami iš aliuminio arba vario. Jie naudojami gatvių šviestuvuose, patalpų apšvietimo įtaisuose ir automobilių apšvietimo sistemose.

  1. Sulankstytos pelekų šilumos kriauklės

Sulankstytos Fin LED radiatoriai yra aušinimo sistema, naudojama LED šviestuvuose. Jie pagaminti iš plonų metalinių pelekų, kurie yra sulenkti ir sukrauti kartu. Tai sukuria didelį paviršiaus plotą šilumos išsklaidymui. Ši konstrukcija leidžia sukurti kompaktišką ir efektyvų aušinimo sprendimą. Tai idealiai tinka naudoti mažuose LED šviestuvuose. Sulenktas peleko dizainas taip pat užtikrina gerą oro srautą. Tai padeda greitai ir efektyviai išsklaidyti šilumą.

  1. Z-Clip Retainer aušintuvai

Z-Clip Retainer LED aušintuvai yra sukurti su Z formos segtuku. Jis pritvirtinamas prie LED lemputės ir laiko šilumos kriauklę vietoje. Tai leidžia efektyviai išsklaidyti šilumą. Jie padeda palaikyti optimalią LED lempos temperatūrą ir prailgina jo tarnavimo laiką. LED aušintuvuose taip pat yra įmontuotos LED šviesos sulaikymo sistemos. Tai apsaugo nuo LED lemputės atsilaisvinimo ir padidina saugumą.

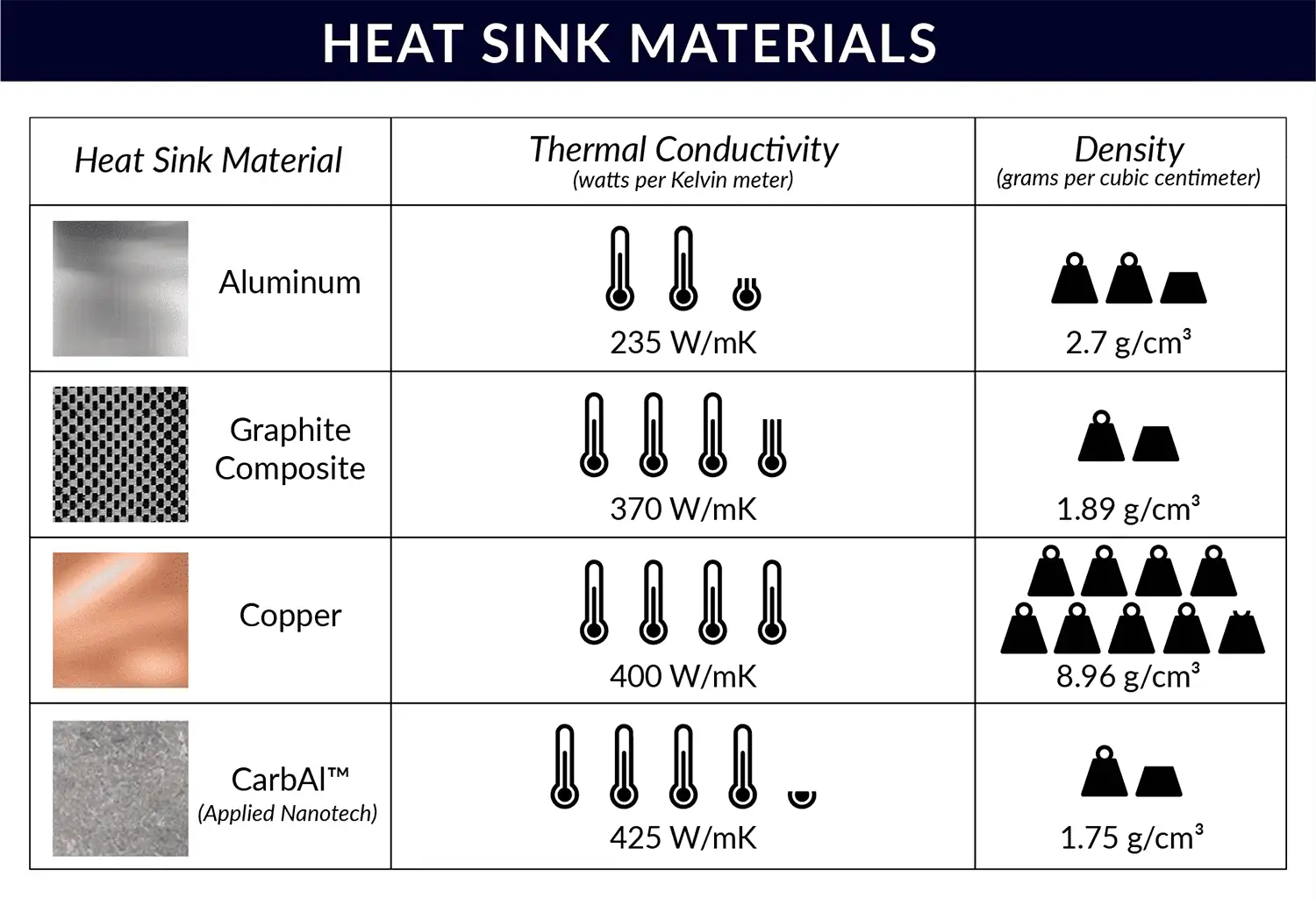

Šilumos šalinimo medžiagų rūšys

Šilumos kriauklės yra iš įvairių medžiagų, įskaitant aliuminį, varį ir polimerą.

šilumos kriauklė 01
  1. Aliuminio radiatoriai

Aliuminio LED radiatoriai yra populiarus LED apšvietimo sistemų aušinimo pasirinkimas. Jie siūlo keletą pagrindinių privalumų, pavyzdžiui, mažą kainą, lengvą konstrukciją ir geras šilumines charakteristikas. Aliuminio LED aušintuvai taip pat greitai išsklaido šilumą. Tai leidžia sistemai veikti žemesnėje temperatūroje ir padidina efektyvumą. Be to, aliuminis yra stipri ir patvari medžiaga. Taigi jis gali atlaikyti atšiaurias aplinkos sąlygas.

  1. Variniai aušintuvai

Variniai LED radiatoriai labai efektyviai išsklaido šilumą. Jie sumažina perkaitimo ir šviesos diodų sugadinimo riziką. Varis taip pat turi aukštą šilumos laidumą. Tai leidžia greitai pašalinti šilumą nuo šviesos diodo. Tai padeda išlaikyti optimalų našumą ilgesnį laiką. Be to, varis yra lengvas ir atsparus korozijai. Dėl to jis yra puiki alternatyva pramoniniam naudojimui.

  1. Polimeriniai aušintuvai

Polimeriniai LED radiatoriai gali pasiūlyti geresnį šilumos išsklaidymą. Tai taip pat gali padidinti LED gaminių efektyvumą ir ilgesnį tarnavimo laiką. Unikalios polimerinės konstrukcijos šilumos kriauklės gali išsklaidyti šilumą greičiau nei tradicinės metalinės konstrukcijos. Tai padeda sumažinti šviesos diodų gedimo riziką dėl šilumos valdymo problemų. Polimeriniams šviesos diodams taip pat reikia mažiau energijos. Dėl to jie yra ekonomiškesni ir taupesni energiją.

Be to, LED gaminiai su polimeriniais aušintuvais tarnauja ilgiau nei be jų. Tai gali padėti įmonėms sumažinti priežiūros išlaidas. Tai taip pat pagerina jų investicijų į LED apšvietimą ilgaamžiškumą.

Šilumos šalinimo medžiagos: aliuminis ir varis – kas geriau?

Aliuminis ir varis turi savo privalumų ir trūkumų. Taigi, norint priimti pagrįstą sprendimą, labai svarbu suprasti jų skirtumus.

Aliuminio šilumos kriauklėVario šilumos kriauklė
Lengvas ir maža kainaSunkus ir brangus, palyginti su aliuminiu
Didelis šilumos laidumasDidelis šilumos laidumas
Mažas mechaninis stiprumasDidelis mechaninis stiprumas
Ne taip gerai praleidžia elektrą kaip varisPuikus elektros ir šilumos laidumas

Aliuminio šilumos laidumas yra mažesnis nei vario, tai reiškia, kad šiluma praeina per jį daugiau laiko. Kita vertus, aliuminis yra žymiai lengvesnis už varį ir turi didesnį konstrukcinį vientisumą.

Be to, vario šilumos laidumas yra geresnis nei aliuminio. Dėl to jis yra geresnis pasirinkimas toms programoms, kurioms reikalingas veiksmingiausias šilumos išsklaidymas. Be to, varis nerūdija, kaip tai daro aliuminis.

Galiausiai, kuri medžiaga yra geresnė, priklauso nuo konkrečių programos poreikių. Pramoniniam ir automobilių apšvietimui geriausiai tiktų varis. Kita vertus, aliuminis yra puikus pasirinkimas architektūriniam apšvietimui.

LED juostos aliuminio profiliai
LED aliuminio profilis

Šilumos kriauklės dizaino svarstymai

Projektuojant šilumos šalintuvą reikia atsižvelgti į keletą veiksnių. Tai yra tokie -

  • Šilumnešių tipas

Šilumos šalintuvo tipas turi didelę įtaką bendriems svarstymams. Pasyviosios kriauklės yra šilumos kriauklės su dideliu paviršiaus plotu arba pelekais. Jie skirti šilumai išsklaidyti per konvekciją arba spinduliuotę. Aktyvios kriauklės yra ventiliatoriai arba skysčio aušinimo sistemos. Jie veikia aktyviai judindami orą ar skystį, kad pašalintų šilumą iš šaltinio.

Taigi, kiekvienas kriauklės tipas turi savo privalumų ir aspektų. Pavyzdžiui, aktyvioms kriauklėms gali prireikti papildomos galios. Ir jis gali būti triukšmingesnis nei pasyvios kriauklės. Todėl būtina atidžiai apsvarstyti įvairių tipų kriaukles.

  • Šilumos šalinimo medžiagos

Aušintuvo pasirinkimas nulems šilumos valdymo efektyvumą ir efektyvumą. Kadangi kiekviena medžiaga turi skirtingas šilumines savybes.

Dažniausiai naudojami tipai yra aliuminis ir varis. Be to, jie abu turi gerą šilumos laidumą. Jie taip pat turi didelį paviršiaus plotą šilumai išsklaidyti. Norint toleruoti aukštesnę temperatūrą, kitoms medžiagoms gali prireikti keramikos arba grafito. Be to, turite atsižvelgti į šilumos kriauklės formą ir dydį. Tai užtikrina optimalų veikimą ir telpa bet kokioje erdvėje.

  • Ribų dizainas

Ribinė konstrukcija turi įtakos sistemos aušinimo pajėgumui, kainai ir bendram efektyvumui. Dizaineriai gali optimizuoti sistemos šilumines charakteristikas. Be to, šilumos kriauklės forma ir dydis turi įtakos oro srautui, konvekcijai ir laidumui. Ribų konstrukcija taip pat turi įtakos paviršiaus plotui, skirtam šilumos išsklaidymui. Gerai suprojektuotas šilumos kriauklė turės pakankamai paviršiaus. Jis efektyviai išsklaidys generuojamą šilumą ir sumažins bendras išlaidas.

MCPCB: kaip tai padeda LED aušintuvui?

MCPCB yra metalinės šerdies spausdintinės plokštės. Jie skirti efektyviai išsklaidyti LED šilumą nuo šviesos šaltinio. Metalinė MCPCB šerdis veikia kaip šilumos tiltelis. Tai leidžia šilumai iš šviesos diodo išsisklaidyti į šilumos kriaukle.

MCPCB technologija išnaudoja tai, kad metalas turi daug didesnį šilumos laidumą nei FR4 (stiklo pluoštu sustiprinta epoksidinė medžiaga). Taigi jis efektyviau perduoda šilumą nuo šviesos diodų. Metalinė šerdis taip pat užtikrina konstrukcijos stabilumą. Tai pagerina elektros ryšį, todėl yra idealus sprendimas LED aušinimo programoms.

Ar LED juostoms reikalingas šilumos šalinimas?

Mažas, mažai galios LED juostos paprastai nereikia šilumos kriauklės, nes jos generuoja labai mažai šilumos. Tačiau didelės galios LED juostoms labai rekomenduojama naudoti šilumos kriauklę. Kadangi tai padeda išsklaidyti šilumą ir neleidžia pažeisti LED juostos.

Šilumos kriauklės dažnai yra pagamintos iš metalo ir tarnauja kaip laidininkai. Jis atitraukia šilumą nuo LED juostos ir išsklaido ją į aplinkinį orą. Be šilumos kriauklės didelės galios LED juostos gali perkaisti. Tai sumažins jų gyvenimo trukmę ir sukels nesėkmes. Taigi, jei naudojate didelės galios LED juostą, patartina naudoti šilumos šalintuvą. Tai užtikrins jo ilgaamžiškumą ir optimalų veikimą.

Ar LED juostos lemputės įkaista? – Kodėl profilį naudoti kaip radiatorių?

Kaip nustatyti juostinių šviestuvų radiatorių?

Aušinimo kriauklės dydžio nustatymas, kad būtų galima nuimti šviestuvus, yra esminis žingsnis siekiant apšvietimo sistemos ilgaamžiškumo ir efektyvumo. Toliau pateikiami žingsniai, kaip nustatyti juostinių žibintų šilumos kriauklės dydį:

1 veiksmas: nustatykite juostos lempučių galią

Pirmasis žingsnis yra juostinio žibinto galios vatais nustatymas. Ši informacija paprastai pateikiama gaminio specifikacijose.

2 veiksmas: apskaičiuokite pagamintą šilumą

Kitas žingsnis – apskaičiuojama juostelių šviestuvų generuojama šiluma. Tai galima padaryti naudojant formulę: generuojama šiluma = galia x efektyvumas. Efektyvumo koeficientas paprastai yra apie 90%.

3 veiksmas: nustatykite šilumos kriauklės šiluminę varžą

Šiluminė varža yra šilumos kriauklės atsparumo šilumos perdavimui matas. Paprastai jis išreiškiamas °C/W.

4 veiksmas: nustatykite didžiausią leistiną temperatūros kilimą

Didžiausias leistinas temperatūros kilimas yra skirtumas tarp aplinkos ir didžiausios temperatūros, kurią turi pasiekti juostiniai žibintai. Gamintojas paprastai nurodo šią temperatūrą.

5 veiksmas: apskaičiuokite reikiamą šilumos kriauklės dydį

Paskutiniame etape apskaičiuojamas reikiamas aušintuvo dydis pagal formulę-

Būtinas aušintuvo dydis = generuojama šiluma ÷ (šiluminė varža x didžiausias leistinas temperatūros kilimas)

Svarbu atsiminti, kad aukščiau pateikti skaičiavimai yra tik apskaičiavimai. Norėdami gauti tikslią sąmatą, galite pasikalbėti su ekspertu. Be to, atsižvelkite į fizinius šilumos kriauklės matmenis. Tai ilgis ir plotis, užtikrinantys, kad jis tinkamai tilptų į apšvietimo sistemą.

LED juostos lemputė 1
LED šviestuvai

Veiksniai, į kuriuos reikia atsižvelgti renkantis LED aušintuvą

Renkantis LED šilumos kriauklę reikia atsižvelgti į šiuos veiksnius:

Terminis atsparumas

Šiluminė varža reiškia šilumos kriauklės gebėjimą išsklaidyti šilumą nuo šviesos diodo. Jei šiluminė varža yra per didelė, kaupsis karštis, todėl šviesos diodas perkais ir per anksti suges.

Kita vertus, jei šiluminė varža per maža, šilumos kriauklė bus per didelė. Tai turės įtakos bendram LED sistemos dizainui. Norint pasirinkti tinkamą LED aušintuvą konkrečiai jūsų paskirčiai, būtina išlaikyti pusiausvyrą tarp šiluminės varžos ir kitų veiksnių, tokių kaip kaina, dydis ir medžiaga.

Šilumos srautas

Renkantis LED radiatorių, atsižvelkite į šilumos srautą. Pagrindinė šilumnešio funkcija yra išsklaidyti šilumą nuo šviesos diodo. Jis apsaugo nuo perkaitimo ir prailgina jo gyvenimo trukmė. Jei šilumos kriauklė negali efektyviai perduoti šilumos, šviesos diodas ilgainiui perkais ir suges.

Turėtumėte įvertinti šilumos srautą pagal šviesos diodo galią. Taip pat atsižvelgiama į aplinkos temperatūrą ir medžiagos šiluminę varžą. Rekomenduojama rinktis aukšto šilumos laidumo ir mažos šiluminės varžos aušintuvą. Tai užtikrins optimalų šilumos perdavimą. Esant tinkamam šilumos srautui, LED šilumos kriauklė užtikrins patikimą ir efektyvų LED aušinimą.

Šilumos laidumas

Šilumos laidumas – tai medžiagos gebėjimas perduoti šilumą iš vieno taško į kitą. Didelis šilumos laidumas reiškia, kad šiluma efektyviai išsklaidys šviesos diodą į šilumos kriaukle. Naudojant geresnio šilumos laidumo aušintuvą, šviesos diodai neperkaista. Tačiau skirtingos medžiagos turi skirtingą šilumos laidumo pajėgumą. Pavyzdžiui, aliuminio šilumos laidumas svyruoja nuo maždaug 170–251 W/mK. Tuo pačiu metu vario šilumos laidumas yra didesnis nei aliuminio, jo vertė yra maždaug 401 W/mK.

Tobulas radiatorių tipas

Pasyvūs aušintuvai skirti šilumai išsklaidyti per natūralią konvekciją ir laidumą. Taigi jie nepasikliauja aktyviais vėsinimo būdais, tokiais kaip ventiliatoriai ar vandens aušinimas. Tai gali būti patrauklus pasirinkimas kai kurioms programoms, nes pašalina priežiūros ir triukšmo poreikį. Jis taip pat sustabdo galimus gedimo taškus, susijusius su aktyviu aušinimu. Be to, pasyvūs aušintuvai gali būti ekonomiškesni. Jis taip pat turi mažesnį formos koeficientą nei dinaminiai aušinimo sprendimai.

Natūrali konvekcija

Natūrali konvekcija reiškia šilumos perdavimo srautą per skystį, dažniausiai orą. Šiame procese skystis/oras, tekantis per šiltą aušintuvą, pašalina šilumą nuo paviršiaus ir perduoda ją į supančią aplinką.

Tačiau padidinus oro turbulenciją tarp šilumos kriauklių pelekų atstumo, labai padidėja natūrali konvekcija. Šiuo atveju svarbu pelekų / plokščių konstrukcija ir struktūra. Pavyzdžiui, pelekai su išgręžtomis skylėmis pagreitina aušinimo mechanizmą. Taigi apsvarstykite šį veiksnį prieš rinkdamiesi idealų radiatorių savo LED.

Didelis šilumos išsklaidymas

Didelis šilumos išsklaidymas leidžia LED lemputėms veikti žemesnėje temperatūroje. Tai sumažina žalos dėl perkaitimo riziką ir padidina žibintų tarnavimo laiką. O tokio tipo aušintuvas sumažina energiją, reikalingą šviesoms vėsinti. Tai savo ruožtu sumažina bendrą energijos suvartojimą. Be to, didelio šilumos išsklaidymo šilumos kriauklė padeda sumažinti priežiūros išlaidas ilgainiui.

Pelekų forma ir dydis

Pelekų dydis ir skaičius lems paviršiaus plotą, kuriame šiluma išsisklaidys. Tuo pačiu metu pelekų forma gali turėti įtakos šilumos kriauklės oro srautui ir bendram efektyvumui. Be to, šildoma kriauklė su dideliais, tolygiai išdėstytais pelekais geriau išsklaidys šilumą. Palyginti su mažais, glaudžiai išdėstytais pelekais. Be to, pelekų forma, pvz., plokščia arba išlenkta, taip pat gali turėti įtakos šilumos išsklaidymui.

Kaip sumontuoti LED aušintuvą?

Čia yra žingsnis po žingsnio vadovas, kaip įdiegti LED aušintuvą:

Pirma, paruoškite šviesos diodą radiatorių montavimui. Jei šviesos diodas naujas, įkiškite jį į LED laikiklį arba lizdą. Jei šviesos diodas yra sumontuotas, įsitikinkite, kad jis yra tvirtai savo vietoje ir neatsilaisvins montuojant šilumos kriaukle.

Antra, nuvalykite šviesos diodus ir radiatorių paviršių izopropilo alkoholiu, kad užtikrintumėte tvirtą sukibimą. Ant šviesos diodo paviršiaus užtepkite nedidelį kiekį terminio junginio. Šis įtraukimas pagerins šilumos perdavimą tarp šviesos diodo ir šilumos kriauklės.

trečia, sulygiuokite radiatorių su šviesos diodu ir pritvirtinkite prie LED laikiklio arba lizdo. Priklausomai nuo šilumos kriauklės ir LED laikiklio konstrukcijos, tai gali būti varžtai, spaustukai arba abiejų derinys. Kai aušintuvas yra patikimai pritvirtintas, įjunkite šviesos diodą ir patikrinkite, ar veikia tinkamai. Šviesos diodas turi būti ryškus ir stabilus, be jokio mirgėjimo ar pritemdymo.

Galiausiai, jei šviesos diodas veikia tinkamai, priveržkite visus varžtus ar spaustukus, kad užtikrintumėte saugų ryšį. Jei reikia, įpilkite terminio junginio, kad pagerintumėte šilumos išsklaidymą.

Įdiekite 100 W šviesos diodą ant šilumos kriauklės: (gręžkite, bakstelėkite, pritvirtinkite ir patikrinkite)

Kaip maksimaliai padidinti aušintuvo efektyvumą?

Labai svarbu užtikrinti, kad jis būtų tinkamo dydžio, kad būtų padidintas LED šilumos kriauklės efektyvumas. Taip pat tinkamai sukonstruotas ir tinkamai sumontuotas. Patikrinkite, ar šilumos kriauklė pakankamai didelė, kad atlaikytų LED įrenginio skleidžiamą šilumą. Jei jis per mažas, jis efektyviai neišsklaido šilumos. Be to, būtina pasirinkti aukštos kokybės medžiagą su geru šilumos laidumu. Tai padės užtikrinti optimalų našumą.

Galiausiai, norint užtikrinti optimalų veikimą, būtinas tinkamas montavimas. Įsitikinkite, kad LED aušintuvas tvirtai pritvirtintas prie įrenginio. Taip pat įsitikinkite, kad agregate nėra tarpų, kurie galėtų trukdyti oro srautui. Šie veiksmai padės užtikrinti, kad jūsų LED šilumos kriauklė veiktų efektyviai.

Ar šilumos kriauklės svoris yra svarbus?

Taip, šilumos kriauklės svoris yra svarbus. Kuo šilumnešis sunkesnis, tuo geriau jis išsklaidys šilumą ir išlaikys komponentus vėsesnius. Sunkesnės šilumos kriauklės taip pat turi didesnį paviršiaus plotą. Tai leidžia jiems sugerti daugiau šilumos iš komponentų, kuriuos jie aušina. Taigi renkantis radiatorių būtina atsižvelgti į jo dydį ir svorį.

LED juostelių pavyzdžių knyga

DUK

Dauguma LED radiatorių nėra atsparūs vandeniui. Tačiau kai kurie LED žibintai yra sukurti su vandeniui atspariais aušintuvais. Taigi galite juos naudoti drėgnoje aplinkoje. Būtina patikrinti LED lemputės specifikacijas, kad nustatytumėte, ar ji skirta naudoti vandeniui atsparioje aplinkoje.

Prižiūrėti LED aušintuvą yra gana paprasta. Reguliariai tikrinkite, ar ant šilumnešio nesikaupė dulkių, nešvarumų ar šiukšlių. Tada išvalykite, jei reikia, kad užtikrintumėte efektyvų veikimą. Be to, turėtumėte periodiškai tikrinti pelekus. Tai užtikrina, kad jie vis dar yra geros būklės, nesulenkti ar sulūžę. Galiausiai, tvirtindami LED aušintuvą prie montavimo paviršiaus, visada naudokite terminį mišinį.

Maksimali temperatūra skiriasi priklausomai nuo aušintuvo tipo ir aplinkos temperatūros. Norėdami sužinoti konkretų kiekvieno gaminio temperatūros diapazoną, kreipkitės į gamintoją. Maksimali temperatūra gali skirtis priklausomai nuo konkretaus gaminio. Tačiau paprastai ji neturėtų viršyti 80 °C.

Taip, paprastas patikrinimas gali nustatyti, ar jis tinkamai veikia. Jei aušintuvas atrodo geros būklės, be pažeidimų ar nusidėvėjimo požymių, greičiausiai jis veikia tinkamai. Taip pat paprastas ir efektyvus būdas patikrinti radiatorių temperatūrą.

Rekomenduojama naudoti termo pastą su LED aušintuvu. Tai padeda geriau išsklaidyti šilumą ir užtikrina maksimalų LED efektyvumą.

Taip, yra skirtumas tarp metalinių ir aliuminio LED radiatorių. Metaliniai LED radiatoriai paprastai yra sunkesni ir patvaresni, o aliuminio LED radiatoriai yra lengvesni ir pigesni.

Taip, LED šilumos kriauklė turi būti reguliariai tikrinama ir prižiūrima. Labai svarbu patikrinti, ar nėra kliūčių, kurios gali trukdyti oro srautui. Taip pat įsitikinkite, kad šilumos kriauklė lieka tvirtai pritvirtinta. Retkarčiais turėtumėte pakeisti šiluminę pastą tarp šviesos diodo ir šilumos kriauklės.

Ekskursija po LED juostų šviestuvų gamyklą

Išvada

Apskritai, LED aušintuvai yra specialiai sukurti LED apšvietimui. Tai yra būdas užtikrinti, kad šviesos diodai veiktų kuo geriau, o taip pat neperkaistų. Jie veikia perkeldami šilumą nuo šviesos diodų. Tai leidžia jiems būti vėsesniems ir efektyvesniems.

Apibendrinant galima pasakyti, kad LED aušintuvas apsaugo nuo bet kokios galimos žalos, kurią gali sukelti perkaitimas. Be jo šviesos diodai negalėtų išnaudoti viso savo potencialo. Todėl bet kokiai LED sąrankai būtina užtikrinti tinkamą šilumos valdymą.

LEDYi gamina aukštos kokybės LED juostos ir LED neoninis lankstus. Visi mūsų gaminiai praeina aukštųjų technologijų laboratorijose, kad būtų užtikrinta aukščiausia kokybė. Be to, mes siūlome pritaikomus mūsų LED juostelių ir neoninių lanksčių variantus. Taigi, aukščiausios kokybės LED juostelėms ir neoninėms LED juostelėms, susisiekite su LEDYi KAIP GALIMA GREIČIAU!
