既存の電気設備と互換性のある、コスト効率の高い LED 調光ソリューションをお探しですか? TRIAC 調光が最適なオプションです。
TRIAC 調光は、特別な設定を必要としない、アナログで使いやすい調光器です。これらの調光器は通常、白熱電球やハロゲン電球用に設計されていますが、LED 対応の TRIAC 調光器も利用できます。これらの調光器はより高い電圧をサポートし、他の調光技術よりも安価です。TRIAC 調光と互換性のあるさまざまな調光器スイッチ オプションもあります。
このガイドでは、TRIAC 調光、その長所と短所、動作メカニズムなどについて詳しく説明します。ガイドの最後には、TRIAC と他の調光オプションの比較も追加しました。それでは、議論に入りましょう。
LED の TRIAC 調光とは何ですか?
TRIAC 調光は、一般に位相カット調光器として知られ、LED ライトの明るさを制御する方法です。TRIAC と呼ばれる半導体デバイスを使用します。TRIAC は「Triode for Alternating Current」の略で、電源を入れるとどちらの方向にも電流を流すことができる 3 つの端子を備えた電子部品です。TRIAC は、AC 電源の管理を容易にするために開発されました。スイッチとして機能し、電流を制御してライトを暗くしたり明るくしたりできます。
以前は、この TRIAC を使用して LED を構成するのは困難でした。主に白熱灯と互換性がありました。しかし、技術の進歩により、TRIAC 調光ドライバは LED 専用に調整されました。LED に損傷を与えることなく、幅広い電圧と電流オプションをサポートします。ただし、高電流には敏感です。シリコン制御整流器 (SCR) と比較すると、TRIAC の電流定格は 50 A 未満と低くなります。それでも、SCR は AC 回路の低電力管理において TRIAC ほど効果的ではありません。また、TRIAC は SCR よりも使いやすいです。端子間の正電圧と負電圧の両方を処理できるため、TRIAC 調光は便利なツールになります。
調光曲線とは何ですか?
調光曲線は、調光器が光出力にどのような変化をもたらすかをグラフで表したものです。調光器の入力制御信号と、その結果生じる光出力の関係を示します。調光器を購入する際は、光出力に影響を与える調光曲線を考慮する必要があります。また、調光曲線はデジタル調光装置がどのように機能するかを物理的に表したものでもあります。
調光曲線の種類
調光曲線は、見た目によってさまざまな種類に分けられます。ここでは、調光曲線の主な種類 (「二乗法則」調光とも呼ばれます)、線形調光曲線と対数調光曲線について説明します。
a. 線形調光曲線
線形調光曲線を使用する場合、出てくる光の量は、システムに入るエネルギーの量に直接関係します。 入力信号の強度 (この場合は 25%) は、出力値とまったく同じになります。
b. 対数調光曲線
対数調光曲線では、調光レベルが上がるにつれて入力値が変化します。明るさを下げると、ドライバーに送信される信号はよりゆっくりと変化します。しかし、明るさを上げると、より速く変化します。
入力デバイスまたはドライバーである調光器には、「S」カーブや「ソフト リニア」カーブなど、任意のカーブをプログラムできます (出力デバイス)。このタイプの入力範囲は「スライダー」とも呼ばれ、通常は、全体の入力範囲の一部をより正確に制御することを目的としています。
ただし、すべての入力デバイスと出力デバイスに対して「線形」または「対数」を希望することを製造元に伝えることができます。これにより、可能な限り最良の結果が得られます。
TRIAC 調光は LED でどのように機能しますか?
TRIAC調光器は、 電源 そして LED 器具です。LED に供給される電力は調光器によって制御され、照明を明るくしたり暗くしたりします。調光器は AC 電圧を多数の小さなセグメントに分割し、各セグメントは正弦波の半分になります。
トライアックは、交流電流を流すことができる3ピンの電力電子回路素子です。3つのピンの名前は次の通りです。
- メインターミナル1(MT1)
- メインターミナル2(MT2)
- ゲート(G)
内部構造を考慮すると、TRIAC 調光は共通ゲート ピンと逆並列に配置された 2 つのサイリスタで構成されています。ゲートが 1 つしかないため、両方向に電流を流すことができます。サイリスタのほかに、コンデンサやポテンショメータなどの基本的なデバイスが連携して光を調光します。TRIAC 調光のメカニズムの詳細な説明は次のとおりです。
サイリスタの起動
サイリスタは 50 端子の半導体で、XNUMX つの主端子と XNUMX つのゲートがあります。ゲートに小さな電流のトリガーが供給されると、サイリスタは起動します。起動すると、ゲートが開き、XNUMX つの主端子に電流が流れます。この電流のトリガーは、短い間隔で供給されます。電流に接触するとゲートが開き、電流が供給されなくなるとゲートは閉じます。同様に、ゲートは XNUMX 秒間に XNUMX 回開閉します。このように、サイリスタは電流を連続的に流すのではなく、小さなパルスで流します。
ただし、ゲート トリガーのタイミングは、ライトを暗くしたり明るくしたりする電流の流れに影響します。ゲートが正弦波サイクルの最初、つまり波の開始近くでトリガーされると、より多くの電流が流れます。その結果、ライトは明るくなります。対照的に、ゲートが正弦波サイクルの終わりでトリガーされると、流れる電流が少なくなり、ライトは暗くなります。
コンデンサの充電サイクル
コンデンサはサイリスタのゲートの開閉を制御します。コンデンサは電気エネルギーを蓄えます。充電モードのときはゲートが閉じたままになり、電流が主端子に流れないようにします。コンデンサが完全に充電されるとゲートが開き、電流が流れるようになり、ライトが点灯します。充電時間はコンデンサの容量によって異なります。コンデンサが大きいほど容量が大きく、充電に時間がかかります。
ポテンショメータによる抵抗調整

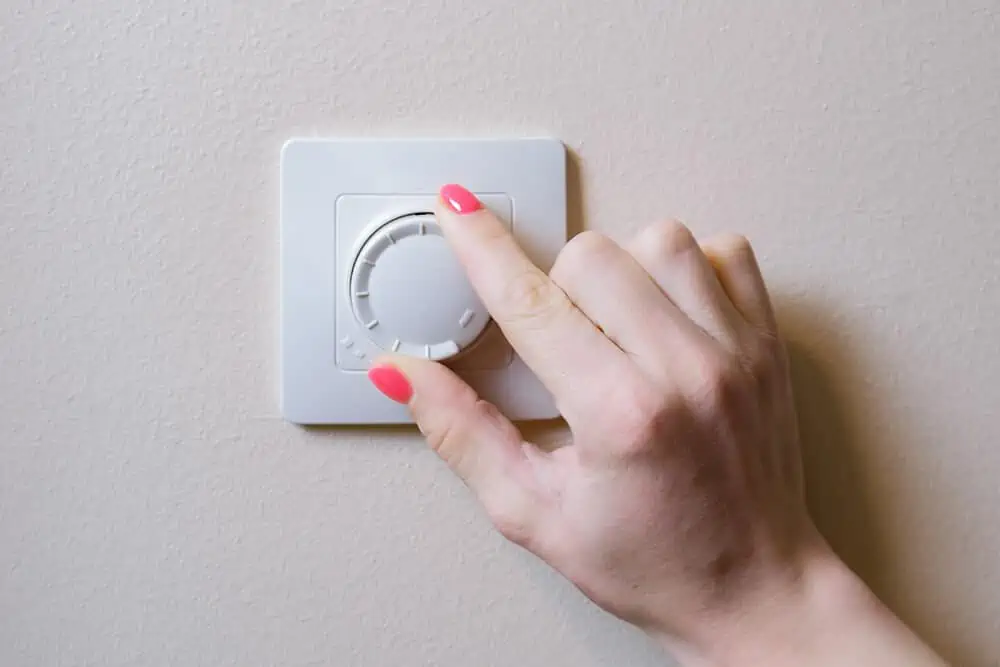

TRIAC 調光器にはデジタル コントローラがありません。可変抵抗器、ポテンショメータ、コンデンサがゲート トリガーのタイミングを制御します。ポテンショメータはノブまたはダイヤルの形をしています。ポテンショメータを調整すると、TRIAC 調光器の抵抗が変化します。その結果、コンデンサに流れる電流の量も変化します。これは、光源のパルスの持続時間に影響します。
TRIAC調光器制御
トライアックの差は、電源からの入力電圧をポテンショメータとコンデンサを介して短いパルスに変換します。パルスが長いほど、電流の流れが増加し、光の出力が明るくなります。また、短いパルスの場合は、電流の流れが減少し、光が暗くなります。このように、トライアック調光器を使用すると、LED 照明の明るさを制御できます。
TRIAC 調光は LED ライトにどのようなメリットをもたらすのか? – 利点
高電圧サポート
TRIAC調光器は高電流に敏感ですが、高電圧(100~240V AC)をサポートしています。そのため、住宅用と商業用の両方で使用できます。ただし、低電圧LED器具を使用しながら高電圧に対処するには、TRIAC調光器に次のような追加コンポーネントが必要になることがよくあります。 LEDドライバたとえば、LED ストリップ ライトの場合、調光器には高電圧 AC を低電圧 DC に変換するための LED ドライバーが含まれている必要があります。
スムーズな調光制御
TRIAC 調光器を使用すると、LED ライトの明るさを正確に制御できます。コントロール ノブまたはポテンショメータを調整するだけで、それに応じてライトが暗くなったり明るくなったりします。たとえば、コントローラーを上に回すか時計回りに回すと、明るさが増します。同様に、ノブを下げるか反時計回りに回すと、ライトが暗くなります。このように、誰でも TRIAC 調光器を使用して、技術的な知識や追加のデバイスを必要とせずに、ライトの明るさを制御できます。
信頼性の向上
TRIAC 調光器はアナログ技術なので、ハッキングされたり、将来的に互換性がなくなる心配はありません。調光スイッチを壁のソケットに配線して、アップグレードや交換をすることなく何年も使用できます。
コンパクトなサイズと簡単な設置
TRIAC 調光器はコンパクトなので、狭いスペースにも設置できます。設置プロセスも非常に簡単です。ユニット単位で提供されるため、既存の家の配線に簡単に設置できます。
高い費用対効果
他の調光オプションと比較すると、TRIAC 調光器はコスト効率に優れています。基本的な構成は、サイリスタ、コンデンサ、ポテンショメータです。TRIAC 調光器の主なコストは、基本的に、その洗練された調光スイッチとハウジングによって決まります。したがって、シンプルなスイッチ設計を選択すると、コストを節約できます。そのため、TRIAC 調光器は住宅、オフィス、倉庫などに適しています。
LED ライトで TRIAC 調光を使用する際の欠点 - デメリット
潜在的なちらつきとハミング
TRIAC 調光器の頻繁なオン/オフ動作や高速サイクルは、LED の内部コンポーネントを損傷する可能性があります。これにより、LED のちらつきの問題が発生します。さらに、ハミング音も発生し、照明体験に確実に影響を及ぼします。
寿命の短縮の可能性
互換性のないTRIAC調光器は、 LEDライトの寿命繰り返しになりますが、この調光器の急速スイッチング機能は LED を損傷し、過熱して寿命を縮める可能性があります。
弱い調光ドライブと限られた調光範囲
TRIAC 調光器は AC サイクルのみに制限されており、AC LED ライトで動作します。また、他の高度な調光オプションと同様に、電流の流れを完全に止めることはできません。その結果、最低設定でも少量の電流が流れ続けます。この制限は、劇場の照明など、明るさなどの正確な制御ムーバーを必要とするアプリケーションでは注目に値します。
エネルギー効率の低下
TRIAC 調光器は、壁のコンセントから供給される電力をすべて使用するわけではありません。LED に供給される電力はごくわずかで、明るさを低下させます。さらに、高電圧 LED 器具で TRIAC 調光器を使用すると、TRIAC 内の熱やその他のデバイスなどのエネルギーも失われます。そのため、PWM などの他の調光技術に比べてエネルギー効率が低くなります。
TRIAC調光器のタイプ: リーディングエッジとトレーリングエッジ
正の半サイクルと負の半サイクルでの異なる調光方法に基づいて、TRIAC 調光器には 2 つのタイプがあります。
1. 最先端の調光
リーディングエッジ調光は、フォワードフェーズ調光とも呼ばれます。この方法では、AC の調光は正の半サイクルの開始時に開始されます。つまり、電流の流れはゼロを横切った直後に停止し、AC 波形が開始されます。これにより、電流が器具に到達する前に短い一時停止が作成されます。
2. 後縁減光
トレーリングエッジ調光は逆位相調光とも呼ばれます。ここでは、AC の調光は正の半サイクルの終わりに始まります。つまり、電流の流れはゼロを通過する直前に停止し、AC 波形が終了します。この方法では、光を調光するために、電流の大きさが最大値から徐々に低下します。
リーディングエッジ調光器とトレーリングエッジ調光器の違い
最先端の調光スイッチは取り付けが簡単で、構成もシンプルです。そのため、白熱灯、ハロゲン、または巻線磁気トランスの調光に使用されていました。また、これらの調光器は、後期型の調光スイッチよりも手頃な価格です。最先端の調光器は最小負荷が高いですが、新しい照明器具や最近の照明器具は低電力です。そのため、最先端の調光スイッチは、LED や CFL などの最新の低電力照明器具と互換性がありません。
対照的に、後縁型調光器の機能は、先端型調光器よりも複雑です。最小負荷が低く、小型で低出力の電球の照明回路を調光するのに適しています。さらに、後縁型調光器は先端型調光器よりも静かでスムーズに動作します。ちらつきや過熱も起こりにくいです。これらは、住宅や商業施設の照明を制御するために広く使用されています。 商業照明ただし、トレーリングエッジ調光器は、リーディングエッジ調光器に比べて高価です。
基準 | 最先端の調光器 | トレーリングエッジ調光器 |
調光の方向 | 順位相調光はAC波形の前部をカットします | 逆位相調光はAC波形の終端部分をカットします |
テクノロジー | 古い | 新作 |
負荷要件 | 効率的に動作させるには大きな最小負荷が必要 | 低ワット負荷でより効果的に動作します。 |
と互換性 | 白熱電球やハロゲン電球などの従来の照明器具 | LEDやCFLなどの低電圧照明 |
Functionality | 簡単な拡張で | より複雑 |
エネルギー効率 | もっと少なく | その他 |
電気ノイズ | より多くのノイズを生み出す | より速く、よりスムーズに |
費用 | 安いです | 高価な |
LED に適した TRIAC 調光器は、リーディングエッジ型ですか、それともトレーリングエッジ型ですか?
最先端の調光器は、実際には白熱電球やハロゲン電球などの高電力消費電球用に設計されています。LED ライトは消費電力が少ないため、最先端の調光器と互換性がありません。実際、LED ライトには、そのような調光器で使用するために必要な最小負荷がありません。したがって、最先端の調光器を LED で使用すると、ちらつきやハミングの問題が発生します。
トレーリングエッジ調光は、低消費電力の電球と互換性があるため、LED ライトに最適です。ただし、トレーリングエッジ調光器を使用して LED ライトを調光する場合は、10% ルールに従う必要があります。このルールによると、この調光器は LED ライトを制御する際に全容量の 10% しか使用できません。たとえば、容量が 400W のトレーリングエッジ調光器が 400W の白熱電球を簡単に処理できる場合、LED 器具は 10W しか処理できません。つまり、400W 調光器は最大 40W の LED ライトしか制御できません。
それでも、トレーリングエッジ調光器は、低ワット負荷を可能な限り最善の方法で管理します。したがって、リーディングエッジ調光器に必要な大きな最小負荷を心配する必要はありません。必要な効果を得るために、必要な数の LED を使用できます。このため、トレーリングエッジ調光は、リーディングエッジ調光と比較して LED ライトに適しています。
TRIAC調光スイッチの種類
a. 単極スイッチ
単極スイッチは、住宅や住居用途で最も一般的なトライアック調光器です。明るさを制御するために、スライダー、ダイヤル、またはオン/オフ ボタンが付いています。単極スイッチは、他の調光スイッチと比較して最も基本的な構成です。ホット、ニュートラル、およびアース線で構成される 3 線設計が特徴です。ただし、1 つの場所から制御できる照明器具は 1 つだけです。
b. 3ウェイ/4ウェイスイッチ
3 ウェイ スイッチは、単極スイッチよりも複雑な構成になっています。3 線式設計で、ホット ワイヤ、グロウン ワイヤ、トラベラー ワイヤ XNUMX 本で構成されています。これらのトラベラー ワイヤは、別の場所にある別のスイッチに接続されています。これにより、XNUMX ウェイ スイッチは XNUMX つの異なる場所から XNUMX つ以上の器具を制御できます。
4 ウェイ スイッチは、複数の照明制御ポイントが必要な広いスペースに最適です。4 つの異なるスイッチ/場所から照明を制御できます。ただし、3 ウェイ スイッチは器具に直接接続されません。代わりに、ブリッジとして機能する XNUMX つの XNUMX ウェイ スイッチと組み合わせて使用されます。
c. マルチロケーションスイッチ
マルチロケーション スイッチは 4 ウェイ スイッチの高度なバージョンで、XNUMX か所以上の場所から照明を制御できます。これらのスイッチを使用すると、部屋で XNUMX つの異なる調光を有効にできます。そのため、照明を正確かつより細かく制御する必要がある用途に適しています。
d. プラグインスイッチ
プラグイン スイッチは、TRIAC 調光用のポータブル ソリューションです。電源コンセントにプラグインするランプや器具用に設計されています。このような器具に調光機能を追加するには、配線の手間はかかりません。プラグイン調光スイッチを壁のソケットに配線するだけで、照明を制御できます。ただし、プラグイン スイッチに接続するには、ランプに使用されている LED ライトが調光可能であることを確認してください。
e. スマートスイッチ
スマート スイッチは、照明器具を制御する上で最高の柔軟性を提供します。スマート スイッチには、スマートフォンに接続するトランスミッターが内蔵されています。インターネット接続を介して、どこからでもスマートフォンで照明を制御できます。つまり、家にいないときでも、家の照明を外から制御できます。さらに、タイマー設定などの高度な機能も使用できます。携帯電話の互換性のあるアプリを使用して、オンとオフのスケジュールを設定できます。照明はスケジュールに従って自動的にオンまたはオフになります。
LED に適した TRIAC 調光器を選択するにはどうすればよいでしょうか?
購入した TRIAC 調光器が LED 照明で効果的に機能することを確認するには、以下の要素を考慮する必要があります。
電球タイプとLEDとの互換性
TRIAC 調光器は、主に白熱電球やハロゲン電球などの従来の器具用に設計されていることに注意してください。LED で使用する場合は、調光器が LED ライトと互換性があることを確認してください。また、ライトは調光可能でなければなりません。調光できない LED ライトで TRIAC 調光器を使用すると、器具の寿命が短くなります。さらに、ちらつきやパフォーマンスの問題も発生します。
負荷容量
LED ライトは、白熱電球やハロゲン電球に比べて消費電力が低いです。したがって、低い最小負荷要件で動作するトレーリングエッジ TRIAC 調光器を使用する必要があります。LED ライトでは、リーディングエッジ TRIAC 調光器を使用しないでください。これらは消費電力の高い電球用に設計されており、LED には適していません。
調光範囲
他の調光オプションと比較すると、TRIAC 調光器の調光範囲は限られています。互換性がないため、LED がゼロまで暗くならない場合があります。そのため、期待どおりの結果が得られません。したがって、LED と TRIAC 調光器の両方の仕様を確認し、希望する調光範囲が得られるようにしてください。
特徴
家にスマート照明機能を取り入れたいですか? スマートフォン接続機能が組み込まれた TRIAC 調光器で、家をスマート ホームに変えましょう。これらの調光器はアプリと統合されており、どこからでもスマートフォンを使用して LED ライトを制御できます。TRIAC 調光器の直感的な制御機能を探すこともできます。たとえば、簡単かつより正確な制御のために、スライダーやタッチ インターフェイスなどの機能を検討してください。
設置条件
TRIAC 調光器の中には、中性線を必要とするものもあれば、そうでないものもあります。したがって、既存のスイッチ ボックスの配線が調光器と一致しているかどうかを確認する必要があります。また、TRIAC 調光器のインストール プロセスは、照明制御の要件によって異なります。たとえば、照明を複数の場所で制御する場合は、複数の場所の調光スイッチまたは 3 方向または 4 方向スイッチなどのセットアップが必要になります。また、TRIAC 調光器のスペースとサイズも重要です。購入する調光器がスイッチ ボックス内に収まり、過密にならないことを確認する必要があります。
AC 調光と DC 調光: LED の要件を知る
TRIAC 調光器は AC 電流で動作し、主に白熱電球や一部の互換性のある LED ライト用に設計されています。ただし、LED ストリップなどの一部の LED ライトは通常 AC で動作します。この場合は、DC 調光器を選択することをお勧めします。AC LED ストリップで TRIAC 調光器を使用する場合は、器具に電流を渡す前に AC を DC に変換するドライバーが内蔵されていることを確認してください。
トライアック LED 制御システムとその配線
トライアックは、ゲート端子 1 つとメイン端子 2 つの合計 3 つの端子を持つ半導体デバイスです。オンにするには、ゲート端子に電圧を印加する必要があります。ゲートから電圧を取り除くと、調光器はオフになります。したがって、この調光器は、LED の電流の流れを厳密に制御する必要があるアプリケーションに最適です。
TRIAC 調光器の取り付けプロセスを開始するには、まず既存の標準照明スイッチを取り外す必要があります。取り外したら、調光器の黒い線を壁のコンセントから出ている黒い線に接続します。同様に、調光器の白い線を壁の既存の白い線に接続します。
最後に、壁の裸銅のアース線を調光器の緑のアース線に接続すれば完了です。こうすることで、TRIAC 調光器の配線を素早く簡単に行うことができます。
トライアック コントローラー & レシーバー
TRIAC コントローラーを使用すると、照明のさまざまな側面を変更できます。TRIAC コントローラーは、電気の流れをすばやく逆転させることで調光効果を実現します。これが TRIAC コントローラーの仕組みです。LED やその他の照明技術にも同様に適用されます。TRIAC は通常、照明、暖房、モーターの制御など、高電力の状況で使用されます。通常の電源スイッチよりもすばやく電気をオン/オフします。そのため、ノイズや EMI の削減に役立ちます。
一方、トライアック レシーバーを使用すると、負荷に送られる電力の量を変更することができます。これを実現するために、トライアックの端子間に存在する電圧を厳密に監視し、負荷をアクティブにします。これは、電圧が設定されたしきい値に達したときに実行されます。このレシーバーは、さまざまな方法で使用できます。これらの例としては、電源コンセントのアダプター、モーターのスロットル、照明の調光器などがあります。
TRIAC 調光とその他の調光器の比較
TRIAC 以外にも、照明を制御するための調光器にはさまざまな種類があります。ここでは、TRIAC 調光器と他の調光器を並べて比較し、最適な調光器を選択できるようにしました。
トライアック調光と0/1-10V調光
トライアックと同様に、0-10V システムはアナログ調光方式です。このシステムのドライバーには、+10V と -10V 用の 10 つの追加ポートがあります。ただし、従来のトライアック調光器には、+10V と -XNUMXV 用の XNUMX つのポートしかありません。
0/1-10V調光スイッチは、0~10ボルト(1~10V調光の場合)と0~10ボルト(1~10V調光の場合)の間でライトの電気信号を制御します。この場合、10Vは完全なブラックアウトとなり、1Vは最高の明るさレベルとなります。100~10V調光では、電圧が0Vのときに出力電流は10%、電圧が1Vのときに出力電流は10%になります。オン/オフスイッチが内蔵されている1~10Vとは異なり、XNUMX~XNUMXVには内蔵されていません。したがって、XNUMX~XNUMXV調光ではライトを完全に消すことはできませんが、 0-10V調光.
基準 | トライアック調光 | 0/1-10V調光 |
回路 | 交流電力 | DC電源 |
調光原理 | 調光を実現するために、TRIAC は負の半サイクル (トレーリング エッジ調光) または正の半サイクル (リーディング エッジ調光) のいずれかで電圧を調整して電流を変更します。 | 入力0/1-10V DC電圧を調整することでライトの明るさを調整します。 |
制御機構 | サイリスタを使用 | 調光用の電圧を制御する |
制御照明システム | S | L |
配線 | 追加の配線は不要で、標準の電気配線を使用します。 | 明るさを調整するには追加の制御線 (+ と -) が必要です。 |
アプリケーション | 照明や電化製品などに | ステージ照明など、正確な調光を必要とする高出力の用途およびアプリケーション。 |
TRIAC 調光と PWM 調光
PWM は「パルス幅変調」の略です。アナログ TRIAM 調光とは異なり、PWM にはデジタル調光技術があります。これは、マイクロプロセッサのデジタル出力を使用するアナログ回路を制御するための効果的な方法です。アナログ信号の強度の測定も、パルス幅変調 (PWM) で簡単に行えます。高解像度のカウンターを使用して、方形波のデューティ サイクルを操作できます。
フルスケールの DC 電源が常に供給されていない場合でも、PWM 信号はデジタルのままです。ライトが DC 電源に接続されている場合、ライトはオンになります。また、DC 電源がない場合、電源が切断され、ライトは信号の受信を停止し、ライトはオフになります。
PWM は多くの分野で使用されています。たとえば、測定、通信、電力制御と変換、LED 照明などで使用されています。PWM は使いやすく、ほとんどの照明と互換性があります。これは、ほとんどの最新のマイクロコントローラと DSP に PWM コントローラがチップに組み込まれているためです。これにより、すべての LED と互換性がない TRIAC 調光よりもデジタル制御の方が一般的に便利です。さらに、アナログ TRIAC 調光器をデジタル調光器に切り替えることで、エネルギーコストを削減できます。 PWM調光器.
基準 | トライアック調光 | PWM調光 |
完全形 | TRIAC は「Triode for Alternating Current」の略です。 | PWM は「パルス幅変調」の略です。 |
調光技術 | アナログ | デジタル |
種類 | 位相カット調光(AC調光) | DC調光 |
エネルギー効率 | ロー | ハイ |
互換性 | 白熱灯、ハロゲン、および一部の調光可能な LED ライトで動作します。 | LED ドライバーおよび低電圧 LED ライトで使用されます。 |
消灯制御 | すべての電源を切って照明を消す | デューティ サイクルを 0% (パルスを送信しない) に設定してライトをオフにします。 |
調光性能 | ライトによって異なり、すべてのLEDでスムーズになるとは限りません | 滑らかでちらつきのない調光。 |
TRIAC 調光と DALI 調光
DALI DALIは、正確には調光方式ではなく、DALIプロトコルに基づくデジタル照明制御技術です。DALIは「デジタルアドレス指定可能な照明インターフェース」の略です。TRIAM調光と比較すると、DALIはより高度で、より柔軟な照明制御を提供します。LEDを正確にアドレス指定可能な制御を提供します。照明を調節するだけでなく、DALI調光を使用してLED器具の色温度を調整することもできます。これにより、調光可能な照明や照明を制御するための人気のあるオプションになります。 RGBW LEDライト.
基準 | トライアック調光 | DALI調光 |
完全形 | 「交流用三極管」 | 「デジタルアドレス指定可能な照明インターフェース」 |
種類 | 位相カット(AC調光) | デジタル通信プロトコル(DC調光) |
調光機構 | AC波形の一部をカットして電力を削減します | 光の強さを調整するためのデジタルコマンドを送信します |
配線 | 追加の制御ワイヤーは不要 | 通信には専用のDALI制御線が必要 |
エネルギー効率 | もっと少なく | ハイト |
照明シーン | サポートされていません | サポート |
スケーラビリティ | 限定的 | 拡張性が高く、大規模で複雑なインストールに最適 |
費用 | 安い | 非常に高価 |
TRIAC 調光器の産業用グレードの代替品
DMX調光
DMX 「デジタルマルチプレックス信号」の略です。これは、512つの場所から複数の照明器具またはチャンネルを制御するデジタルプロトコルです。TRIACと比較して、DMXはより柔軟で正確な制御を提供します。XNUMXつのDMXコントローラーは、ユニバース(DMX器具のグループ)ごとに最大XNUMXチャンネルを制御できます。これにより、特定のLEDの電力、明るさ、色をリモートで制御できます。DMXは、次のような大規模な設置に適しています。 舞台照明建築照明など
ダリ制御
より高度で柔軟なLED制御には、DALIがTRIACの優れた代替手段です。DALI照明に最適です。 LEDダウンライト、LED アクセント ライト、LED リニア システム。DALI 調光を接続するには、2 芯の制御ケーブルが必要です。最初の設置が完了したら、照明管理システムを使用して照明回路をデジタルで再配線できます。
最新の調光技術では実現できない、幅広い調光機能を備えています。このため、最新バージョンの DALI を使用して、RGBW と調整可能な白色照明の両方を制御できます。さらに、DALI 規格に準拠した調光ブラスターは、最も複雑な色変更アプリケーションも簡単に処理できます。
DALIとDMX は似たようなシステムですが、DALI の方が制御システムが少し複雑です。また、DALI は自動アドレス指定を実行できますが、DMX では実行できません。
よくある質問
TRIAC 調光器は、器具の互換性がないためにちらつきの問題に直面する可能性があります。また、配線が緩んでいたり、調光器の容量が過負荷になっている場合も、ちらつきの原因となることがあります。
TRIAC 調光器は LED への電力供給を最小限に抑えるため、エネルギーを節約できます。ただし、PWM などの他の調光オプションと比較すると、TRIAC はエネルギー効率が低くなります。
はい、TRIAC 調光器の取り付けは簡単で、外部配線なしで自分で取り付けることができます。既存の電源コンセントに設置できます。既存の配電盤を取り外し、TRIAC 調光器を取り付けるだけです。
トライアック調光は、順方向位相カット調光です。最も一般的な調光タイプです。これは「白熱灯調光」または「トライアック調光」とも呼ばれます。
TRIAC トランスという用語は標準化された名前ではありません。これは、TRIAC 技術を使用して AC 電力を管理するトランスを指します。これにより、TRIAC が電圧または電流の流れを制御して効果的な電力調整を行うセットアップを理解できます。
従来の TRIAC 調光は最先端の調光器です。これらは通常、白熱灯、ハロゲン、LED、および消費電力の高いその他の器具で使用されます。ただし、後期エッジ TRIAC 調光器も利用できます。これらは、低消費電力を扱うアプリケーション向けに設計された特殊な調光器です。ほとんどの LED は低電圧で動作し、最小限のエネルギーしか消費しないため、後期エッジ TRIAC 調光器は LED 照明に最適です。
はい、TRIAC 調光器は 230V と互換性があります。100V ~ 240V の範囲の主電圧をサポートします。そのため、住宅や商業施設の照明アプリケーションに最適です。
調光器は、テクノロジーに基づいてさまざまなタイプに分けられます。たとえば、TRIAC、PWM、0-10V、1-10V、DALI、DMX 調光器などです。
LED は電圧に敏感です。LED を暗くすることはできますが、電圧を下げると明るさが一定でなくなり、LED が損傷します。したがって、実際の要件まで電圧を下げると、LED の寿命が短くなる可能性があります。最も重要なことは、LED の明るさは主に電圧ではなく電流の流れに依存することです。ただし、電流が多すぎるとチップが過熱して損傷します。
TRIAC 調光器には必ずしも中性線は必要ありません。活線と負荷線があれば問題なく動作します。ただし、調光器スイッチの設計と構成によっては、中性線が必要になる場合があります。たとえば、単極スイッチを使用して TRIAC 調光器を制御するには、中性線配線が必要です。
トライアック調光対応 LED ドライバは、オン時に入力位相または RMS 電圧をチェックします。 これにより、調光電流が決まります。 ほとんどのトライアック調光対応 LED ドライバには、「出血」回路があります。 ブリーディング回路は、トライアックをアクティブに保ちます。 これには通常、出血回路の交換が必要です。 電源と制御回路を追加すると、それが変わります。
まず、LED ドライバーの L/N 端子を調光器の OUTPUT に接続します。2 番目のステップでは、LED ドライバーのプラス (LED+) とマイナス (LED-) の端子をライトの入力ポートに接続します。最後のステップでは、調光器の入力を電源に接続します。
電子低電圧 (ELV) は、電子機器によって生成される電力です。電子調光スイッチは、低電圧電子調光器やトレーリング エッジ調光器など、さまざまな名前で知られています。この調光器は、LED を徐々に明るくしたり暗くしたりします。
MLV 調光器は、磁気低電圧 (MLV) トランスとも呼ばれます。これらは、低電圧照明器具の磁気低電圧トランスを制御するために使用されます。これらのトランスは、低電圧照明器具で使用できます。
ELV 調光器と変圧器は通常、MLV 変圧器よりも高価です。ただし、ELV は MLV よりも静かに動作し、制御性に優れ、通常は MLV よりも長持ちします。
0-10V 調光は、標準的なアナログ調光器制御を指します。この方法は、0-10V 信号による調光とも呼ばれます。トライアック調光方法とは異なり、ドライバーに +10V と -10V の 1 つのポートが追加されます。電圧を 10V から XNUMXV に変更することで、ドライバーが送信する電流量を制御し、調光効果を生み出すことができます。
トライアック トリガー回路により、調光器を充電してからオンに戻すことができます。 これらの一見ランダムな複数のトライアックの再起動により、ノイズと LED のちらつきが発生します。
まとめ
LED照明器具用のトライアック調光器を購入する際は、他のものと互換性があることを確認してください。トライアックは標準のAC電圧で動作するため、照明の電圧も考慮する必要があります。したがって、DCをサポートするLEDストリップなどの低電圧LED照明を制御するには、トライアック調光器LEDドライバーを探す必要があります。 LEDYi TRIAC / 位相カット調光可能 LED ドライバーは、連続的でスムーズかつ安定した光出力を提供します。0~100% の完全な調光範囲をサポートし、5 年間の保証が付いています。お早めにご注文ください。
