Neste artigo, vamos dar uma olhada no processo de produção de fitas de LED. Começaremos com uma breve visão geral do processo de fabricação, depois passaremos para uma descrição mais detalhada de cada etapa do processo de produção.

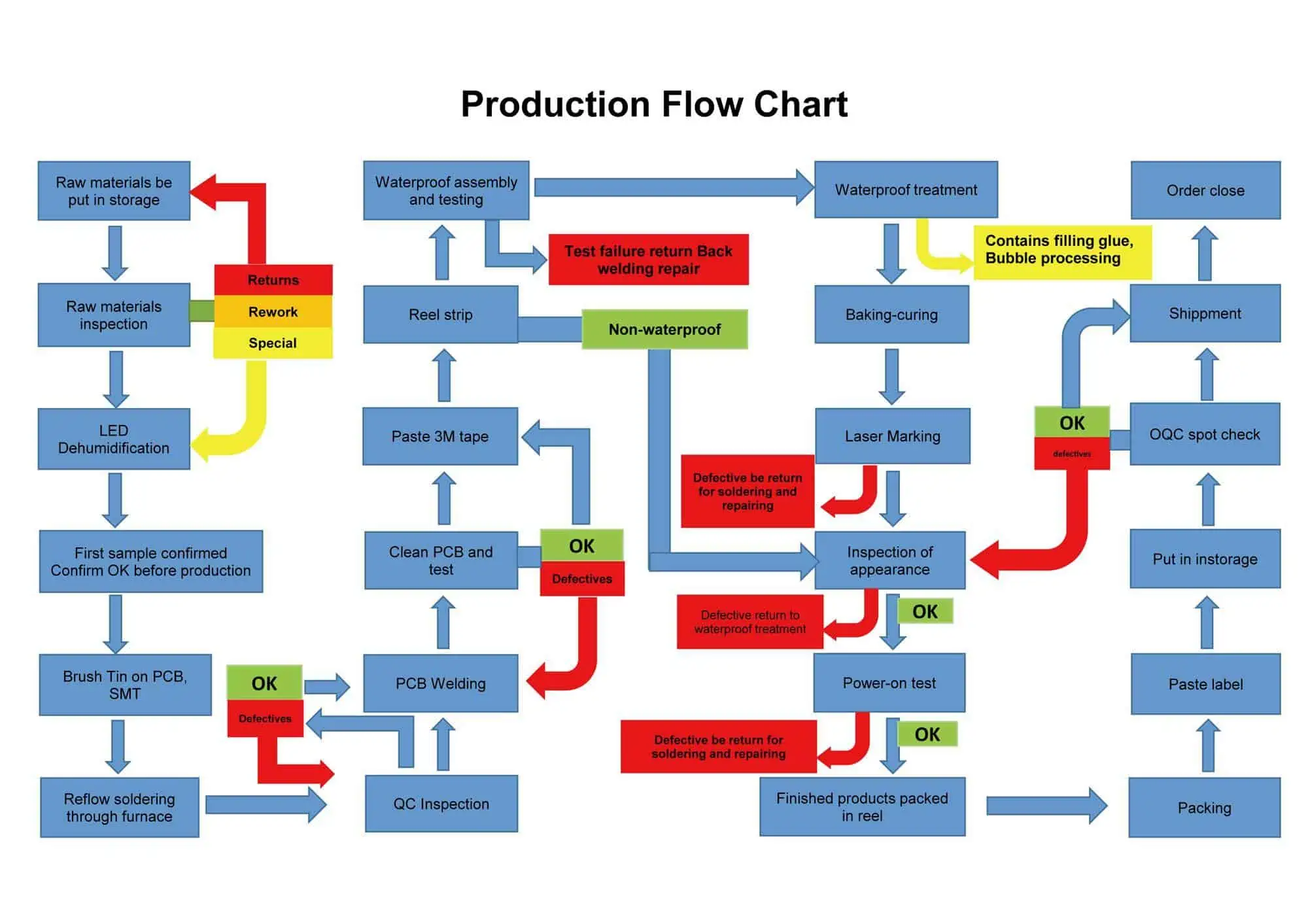

Anexei um fluxograma de produção para dar uma ideia geral do processo.

Para facilitar a visualização, você pode baixar o Versão PDF.

Matérias-primas a serem armazenadas

Depois que as matérias-primas chegam à nossa fábrica, elas serão armazenadas em nosso armazém de trânsito. Depois que as matérias-primas forem testadas e aprovadas, elas serão transferidas para nosso armazém oficial de matérias-primas.

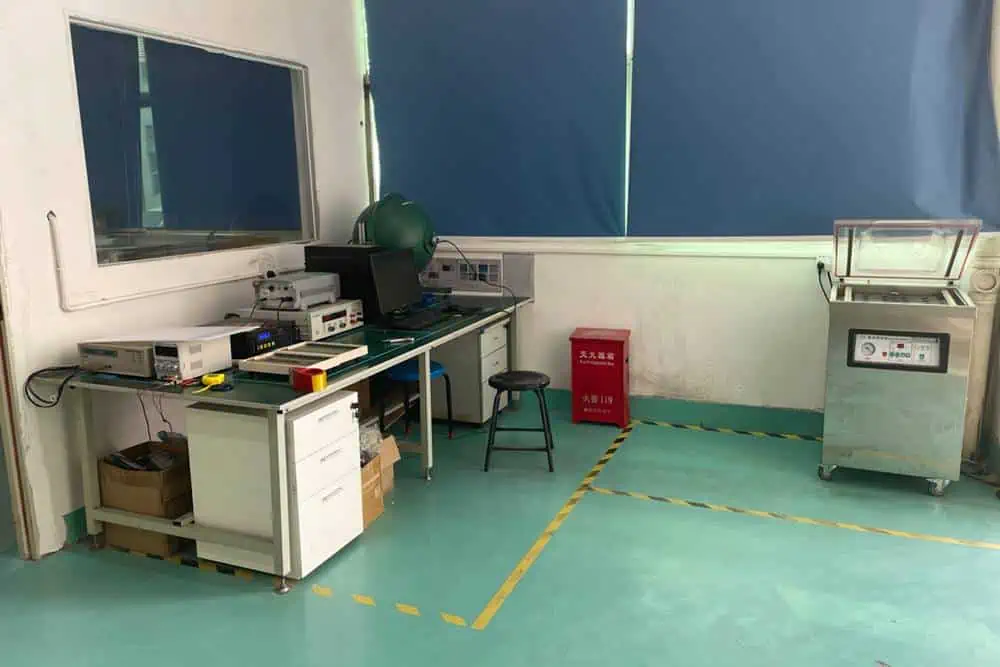

Inspeção de matérias-primas

Nossos inspetores de qualidade de matérias-primas realizarão uma inspeção completa das matérias-primas. Se a matéria-prima passar na inspeção, será transferida para o depósito oficial de matéria-prima, caso contrário, será devolvida ao fornecedor da matéria-prima.

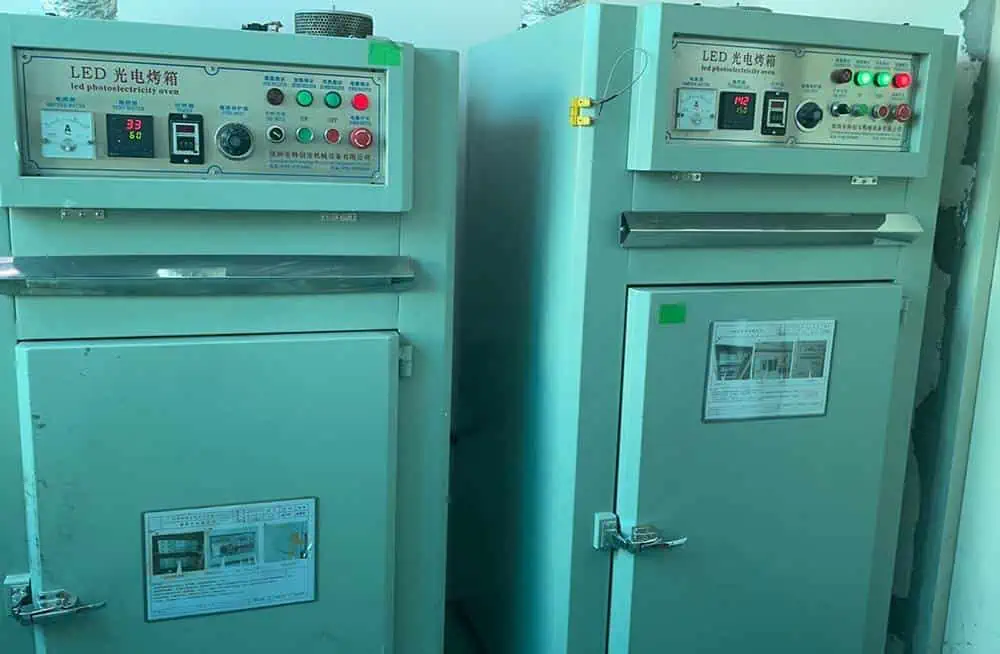

Desumidificação LED

Antes que o cordão da lâmpada LED seja usado na produção, ele precisa ser desumidificado, caso contrário, o cordão da lâmpada LED será danificado pela umidade quando o cordão da lâmpada LED for soldado por refluxo.

Primeira amostra confirmada

Antes da produção em massa, precisamos fazer uma amostra de matérias-primas. Vamos executar vários testes nesta amostra. Somente se esta amostra passar nesses testes, esse lote de matéria-prima será usado para produção em massa.

Escova de lata em PCB, SMT

Vamos escovar pasta de solda na PCB e, em seguida, anexar os grânulos da lâmpada, resistores e outros componentes à PCB.

Soldagem de refluxo através do forno

Quando o SMT estiver concluído, o PCB com os grânulos da lâmpada anexados será enviado para soldagem por refluxo. Após a soldagem por refluxo, os grânulos da lâmpada, resistores e outros componentes serão soldados ao PCB.

Inspeção QC

Nossos inspetores irão inspecionar a aparência do PCB e acender os LEDs para garantir que os LEDs, resistores e outros componentes estejam devidamente soldados ao PCB.

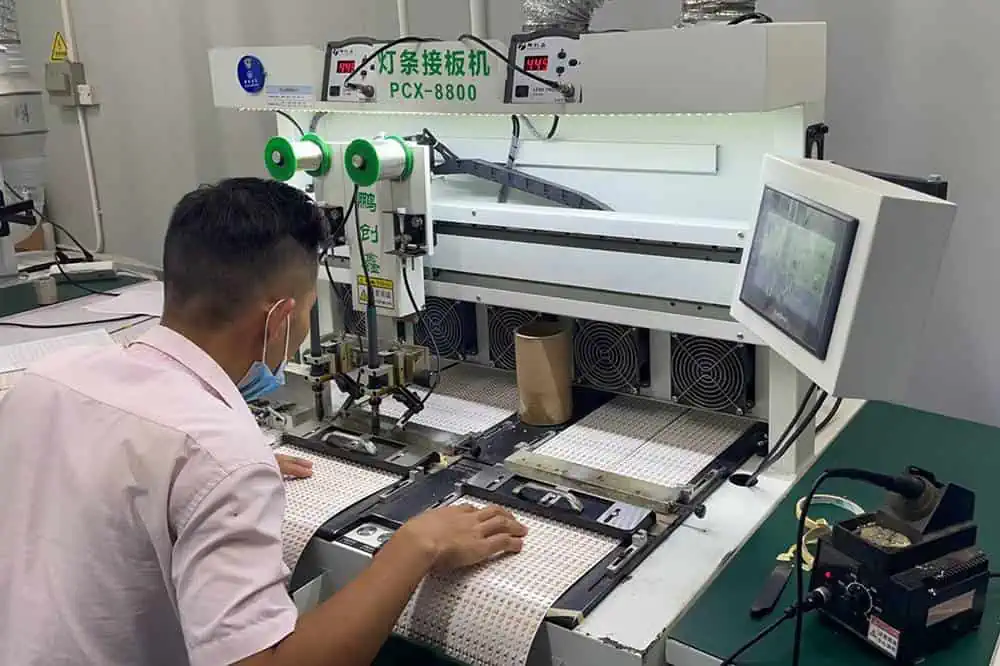

Soldagem de PCB

Após a conclusão do SMT, nosso PCB tem 0.5 metros cada. O comprimento normal do nosso produto é de 5 metros, então precisamos soldar o PCB para transformá-lo em um rolo de 5 metros.

Esta etapa, para pedidos pequenos, faremos manualmente, caso contrário, será feita por máquina.

Limpe o PCB e teste

O local de solda da PCB ficará um pouco sujo, precisamos limpar o local onde a PCB é soldada. Em seguida, verificamos e acendemos uma faixa de LED de 5 metros para garantir que esteja funcionando corretamente.

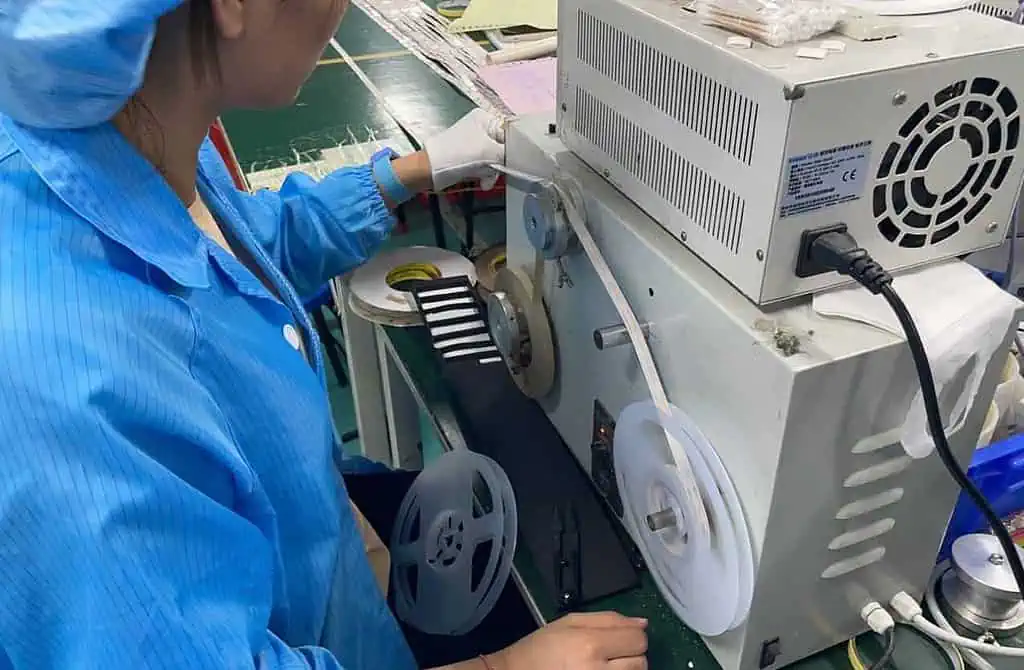

Cole fita 3M

Na maioria dos casos, colamos fita dupla face 3M na parte de trás do PCB.

Tira do carretel

As tiras de LED são enroladas em um carretel de plástico. Para tiras de LED não impermeáveis, geralmente são 5 metros enrolados em um carretel de plástico. Se for um produto à prova d'água, ele será enrolado em uma bobina grande, aguardando para ser transferido para o tratamento de impermeabilização.

Tratamento à prova d'água

Para tiras de LED à prova d'água, usamos o processo de extrusão de silicone mais avançado.

A extrusão de integração de silicone é quando as luzes de tira de LED e o silicone sólido são extrudados juntos através de um molde e são moldados por vulcanização de alta temperatura.

Cozimento-cura

Depois que a fita LED e o silicone forem extrudados juntos, eles passarão por um forno de alta temperatura e, em seguida, o silicone será curado por vulcanização.

Para obter informações detalhadas sobre extrusão de silicone, visite O que é extrusão integrada de silicone?

Marcação a laser

Usaremos um laser para marcar o modelo, data de produção, CCT, Voltagem, Potência e outras informações do produto.

Inspeção de Aparência

Nossos inspetores de qualidade verificarão a aparência dos produtos para garantir que as informações do rótulo e a aparência dos produtos estejam corretas.

Teste de inicialização

Nossos inspetores de qualidade acenderão cada faixa de LED para garantir que funcionem corretamente.

Produtos Acabados Embalados em Carretel

A fita de LED acabada é enrolada em um carretel de plástico, geralmente 5 metros por rolo.

Embalagem

Em seguida, cada rolo de tiras de LED será embalado em um saco de folha de alumínio antiestático.

Colar Etiqueta

Uma etiqueta é colocada na parte externa de cada saco antiestático.

Colocar no armazenamento

Essas tiras de LED embaladas serão armazenadas em nosso armazém, esperando para serem enviadas.

Verificação pontual de OQC

Antes que as tiras de LED sejam enviadas, nossos inspetores de qualidade também as verificarão aleatoriamente quanto à qualidade. Serão enviadas apenas fitas de LED que passarem na verificação pontual OQC.

Tipo de transporte

Enviaremos as tiras de LED de acordo com os requisitos de envio do cliente (por expresso, aéreo ou marítimo).

Conclusão

Depois de ler este artigo, você deve conhecer nosso processo de produção de tiras de LED. Devido a este processo completo, nosso prazo de entrega pode ser maior, mas a qualidade do nosso produto pode ser mais estável.
